小型水库除险加固工程施工图纸设计

附件详情

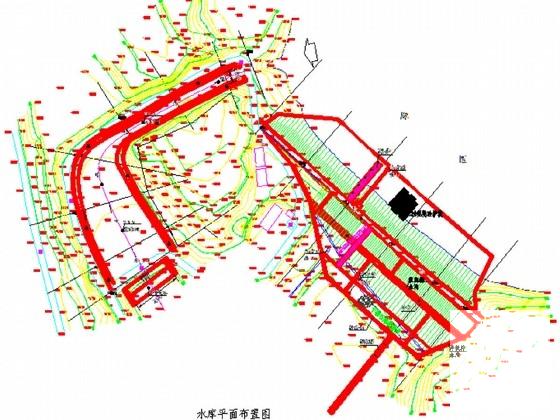

  • 水库 平面布置图
  • 大坝加固典型断面图
  • 大坝加固断面图(分不同标段)
  • 上游坡现浇砼护坡图
  • 上游踏步平面图
  • 上游踏步剖面图
  • 纵向及岸坡排水沟断面图
  • 预制砼观测柱结构图
  • 大坝浸润线管剖面布置图
  • 浸润线管结构图
  • 溢洪道平面布置图
  • 溢洪道纵断面图
  • 溢洪道加固图
  • 输水洞启闭设施图
  • 水库施工平面布置图
  • ......

附件详情

本次水库除险加固的主要内容为:
1)大坝上游未护砌,本次新建混凝土护坡;
2)保留原坝顶防浪墙,对坝顶道路硬化为混凝土路面;
3)大坝下游坡单薄,本次培坡加厚,增设一道平台,完善排水设施;
4)溢洪道两岸及底部为强风化岩石,本次对两岸及底部进行护砌,
对下游跌坎跌水墙及两岸进行护砌,并增设消能设施;
5)输水洞进口重建,新建斜拉式闸门和启闭机房;
6)完善大坝观测及管理设施。

16张图50余个 节点图

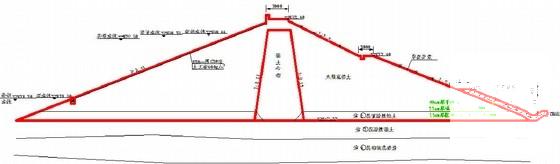

大坝加固典型断面图

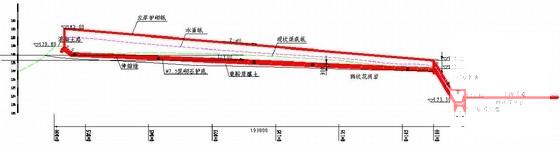

溢洪道纵断面图

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源
  • 水库除险加固工程 - 1
    水库除险加固工程 - 1
  • 水库除险加固工程 - 2
    水库除险加固工程 - 2
  • 水库除险加固工程 - 3
    水库除险加固工程 - 3
以上是部分截图,请下载附件后查看完整高清内容
