小型胶水库房强电施工图纸

  • 建筑类别:工业建筑
  • 建筑高度类型:单层建筑
  • 建筑地上层数:1层
  • 图纸设计深度:施工图
  • 图纸设计格式:CAD2000
  • 设计年代:近代
  • 节点大样:防雷接地,等电位联结
  • 负荷等级:三级
  • 防雷等级:第二类
  • 接地方式:TN-S
  • 项目所在地:贵州
  • 强电设计:供配电系统,电气照明,建筑物防雷,接地安全,其它

概况:
该项目为贵州省某县易地扶贫搬迁就业产业园-胶水库房。共1层,总高度4.200M。
本项目由市政引来一路市政10KV电源,埋地引入变配电房。为确保重要负荷,另设柴油发电机组,作应急电源。变配电房由供电部分专项设计。本栋~380V电源由附近配电房引来。

设计范围:
配电系统;电力系统;照明系统;建筑物防雷、接地系统及安全措施。

部分图纸摘录:

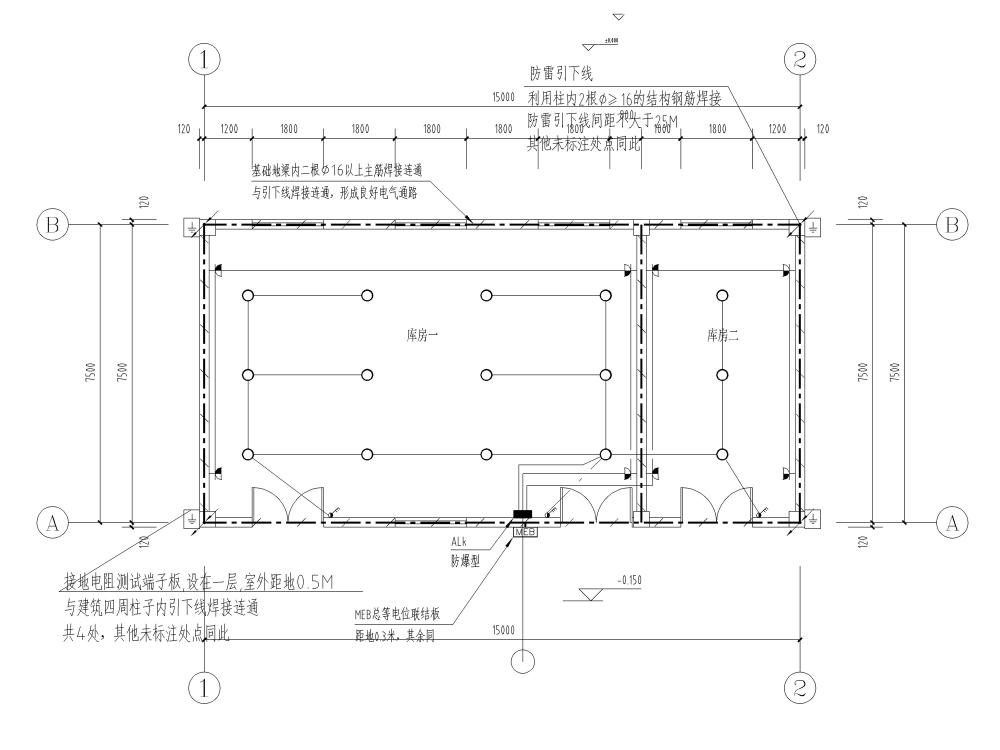

电气平面图

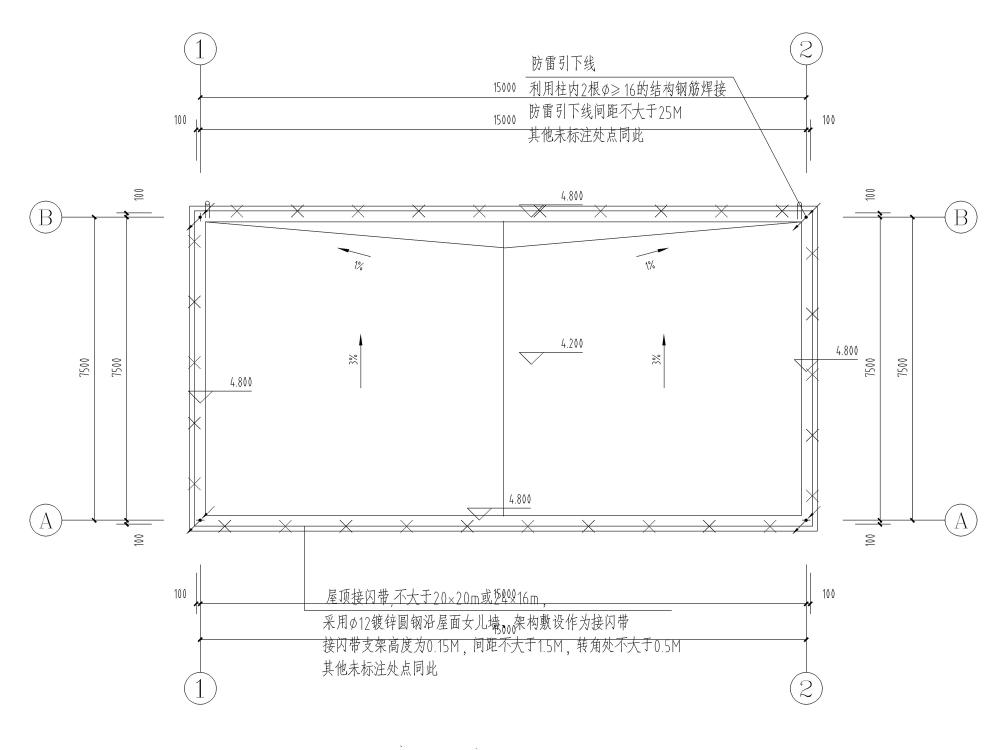

防雷平面图

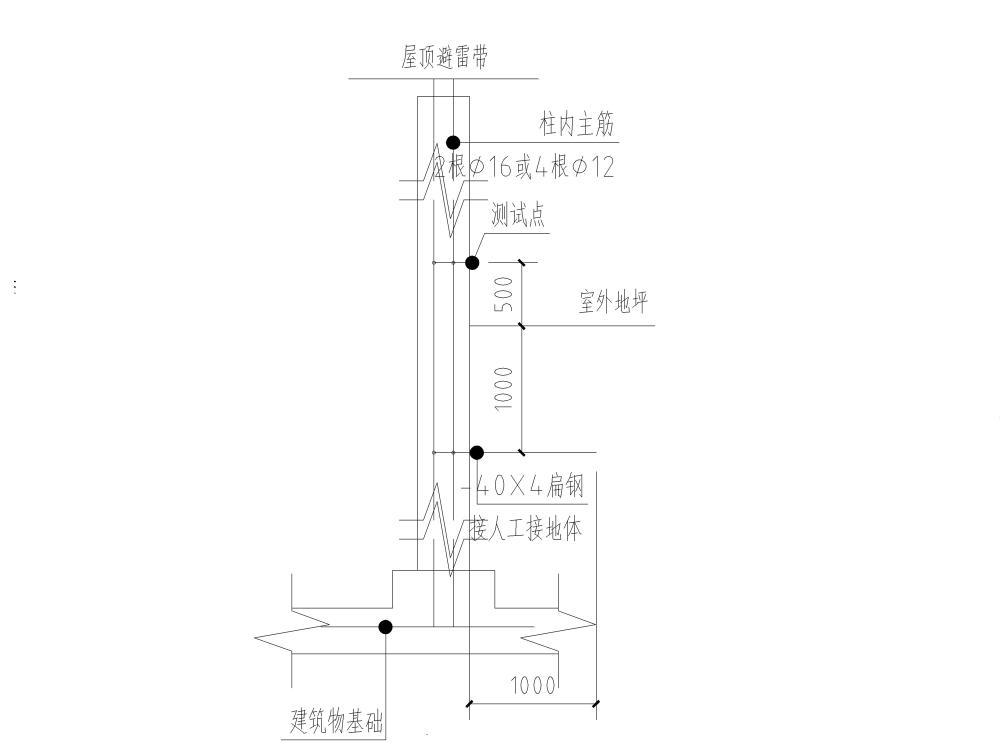

接地示意图

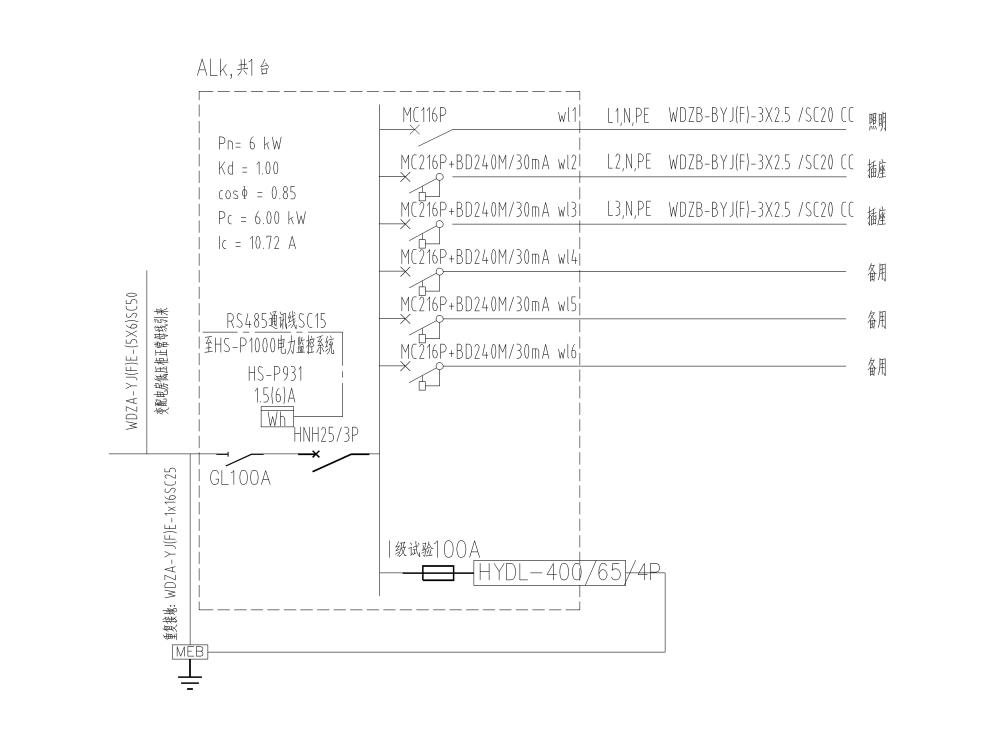

配电箱系统图

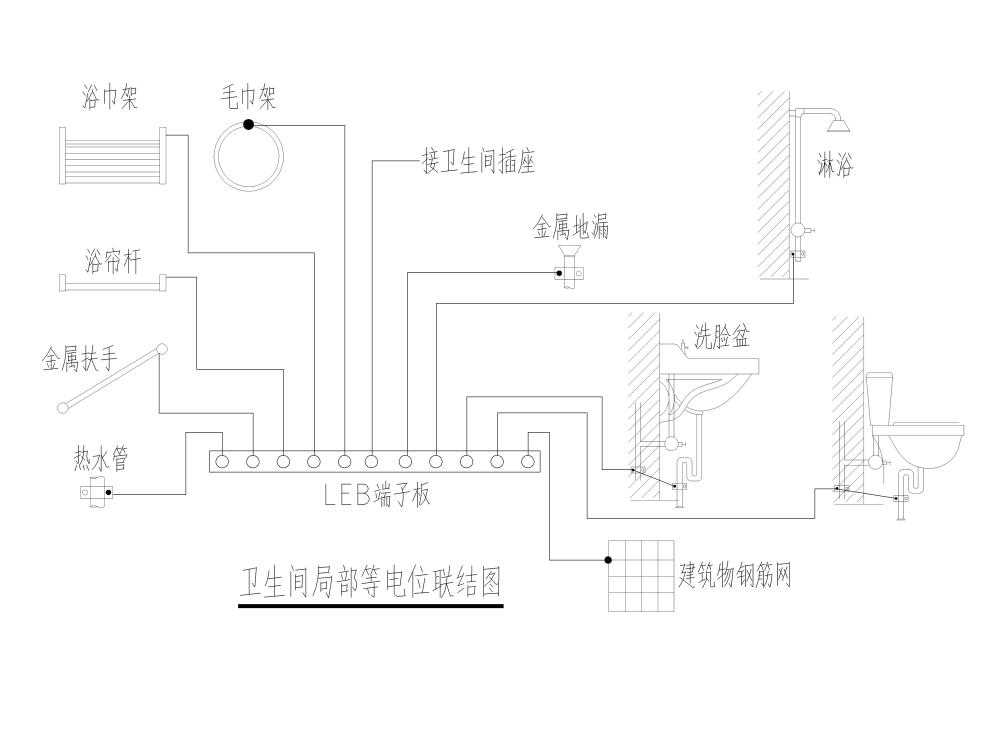

卫生间局部等电位联结图

总等电位联结图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 小型水库施工图 - 1
    小型水库施工图 - 1
  • 小型水库施工图 - 2
    小型水库施工图 - 2
  • 小型水库施工图 - 3
    小型水库施工图 - 3
  • 小型水库施工图 - 4
    小型水库施工图 - 4
  • 小型水库施工图 - 5
    小型水库施工图 - 5
  • 小型水库施工图 - 6
    小型水库施工图 - 6
以上是部分截图,请下载附件后查看完整高清内容
