生态公厕电气施工CAD图纸
- 建筑地上层数：1层
- 建筑地下层数：0层
- 负荷等级：三级负荷
- 设计阶段：施工图
- 供电方式：TN-C-S
附件详情

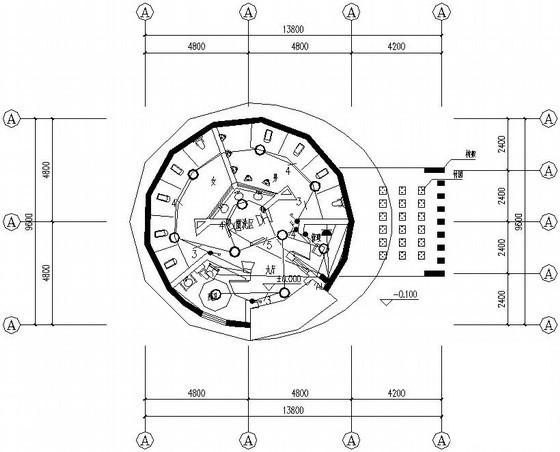

- 1.一层电气平面图

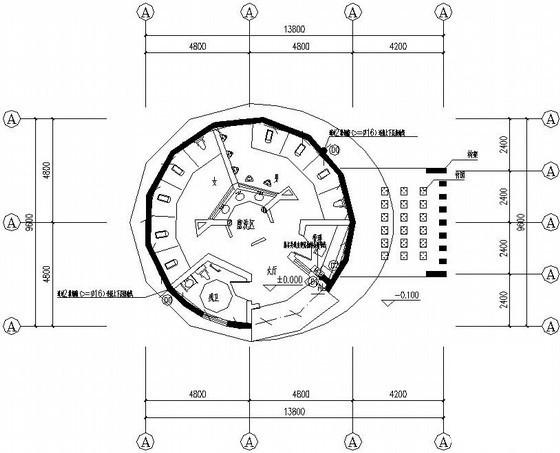

- 2.一层接地平面图
附件详情
本稿件是某生态公厕项目全套电气图纸，设计内容包含设计说明、材料图例、低压配电系统图、

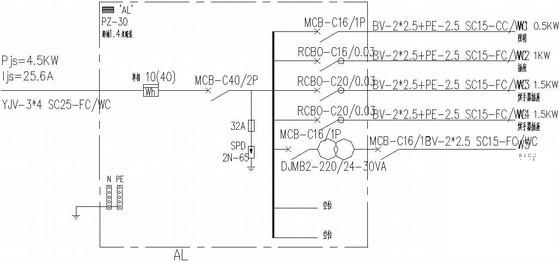

配电箱系统
图、配电平面图、
照明平面图
、接地防雷等。图纸详尽完整，符合规范。
