公路跨长江特大组合体系桥梁主梁成桥线形节点CAD详图纸设计

附件详情

1. 设计标准
(1)桥梁设计等级:四车道高速公路特大桥
(2)设计行车车速:100Km/h。
(3)桥面宽度:四车道桥面标准宽度26m,中间设2.0m宽中央分隔带,两边各设0.5m防撞护栏。主桥斜拉桥两边增设锚索及检修宽度,桥面总宽度为30m。
(4)桥面纵坡:≤3%
(5)桥面横坡: 2%
(6)荷载标准 a.车辆荷载等级:汽车-超20级,挂车-120 b.设计风速:桥位区常年主导风向NE方向。距地面10m高度处100年一遇10分钟平均最大风速为23.65m/s。计入地形系数后设计基准风速为33.58m/s。 c.船舶撞击荷载:顺水流方向为27000KN,横水流方向为13500KN。 d.地震烈度:场地地震基本烈度6度,由于大桥属沉陷敏感的乙类建筑,应按7度考虑。并实测地振动参数计算地震力。


以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源

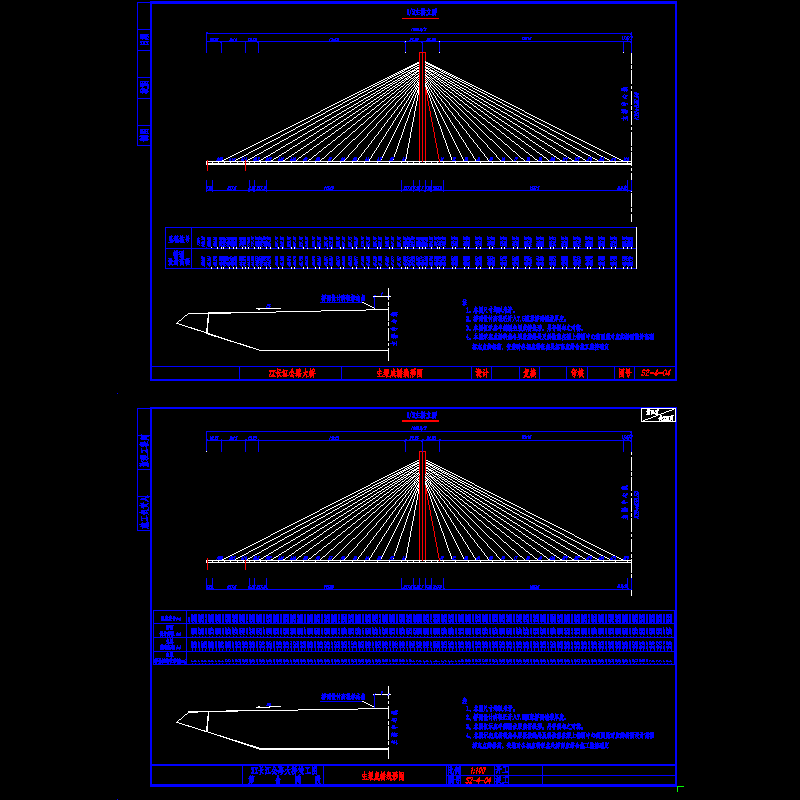

  • 公路跨长江特大组合体系桥梁主梁成桥线形节点CAD详图纸设计 - 1
