1.主要设计参数
(1)设计荷载:均布活载0.7kN/m,集中活载5.0kN,均布恒载3.0kN/m;
(2)电动机:
型号: ZDY1 21-4
数量: 8
总功率: 0.8x8=6.4KW;
总扭矩: 5.54x8=44.32N.m
转速: 1380 r/min
总静制动力矩: 8.38x8=66.72 N.m
3.减速比:减速箱减速比: (90/30)x(112/18)=18.667
轮缘减速比: 49/10=4.9
总速比: 18.67x4.9=91.467
4.检查车工作速度: 7.3 m/min
5.最大轴距: 3400mm
轮距: 14000mm
整车全长: 32511mm
6.检查车 架宽: 1900mm,高:1810mm;
7.检查车 架至箱梁底部距离: 1020mm
8.检查车台数: 6
2.计算方法
构件、零件、标准件按总体受力分析的结果进行设计和验算。


以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源

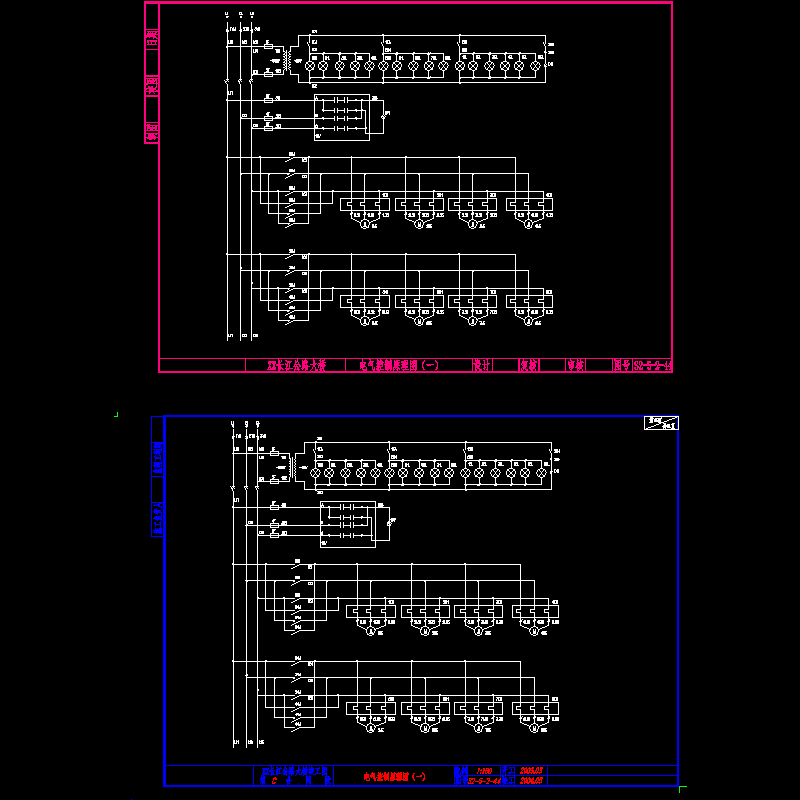

  • 公路跨长江特大组合体系桥梁(检查车)电器控制原理节点CAD详图纸设计 - 1
