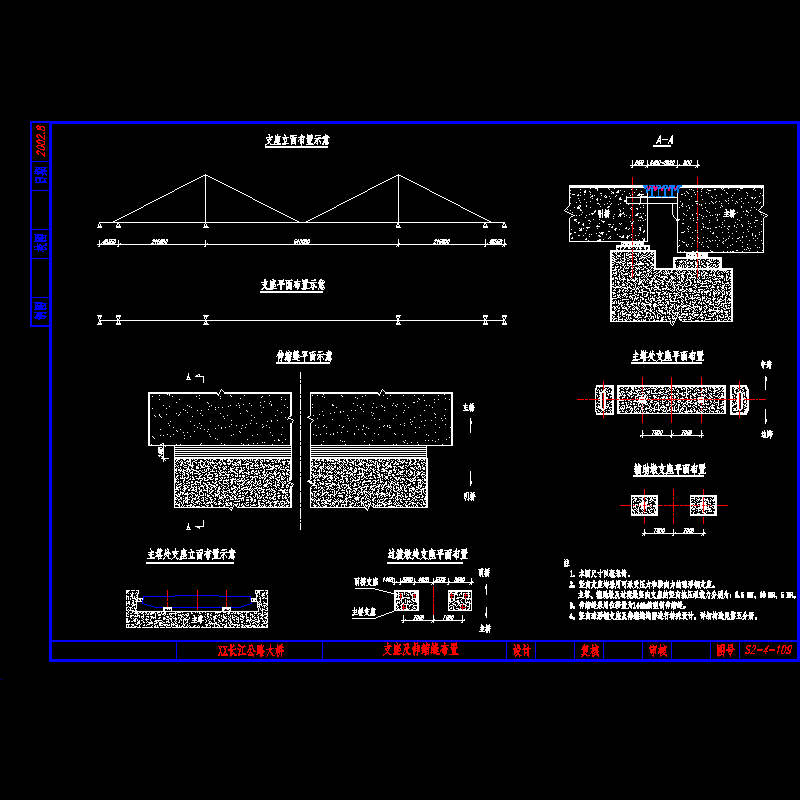

公路跨长江特大组合体系桥梁支座及伸缩缝装置节点CAD详图纸设计

附件详情

1. 设计标准
（1）桥梁设计等级：某高速公路特大桥
（2）设计行车车速：100Km/h。
（3）桥面宽度：某桥面标准宽度26m，中间设2.0m宽中央分隔带，两边各设0.5m防撞护栏。主桥斜拉桥两边增设锚索及检修宽度，桥面总宽度为30m。
