5100平3层学校办公楼建筑结构施工图纸

  • 建筑类别:办公
  • 建筑高度类型:多层建筑
  • 建筑地上层数:3层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :筏形基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:8度抗震
  • 风压:0.45kN/平方米
  • 参考图纸:25张

附件详情

该项目是学校办公楼施工图,地上3层,框架结构,本建筑物总建筑面积为5183.01平方米,设防烈度为8(0.20g)度。基础按筏板基础设计,采用天然地基。
结构图包括:结构设计总说明,基础平法施工图,柱子平法施工图,结构 平面布置图 楼梯详图 ,女儿墙构造柱布置平面图等共计16张图。

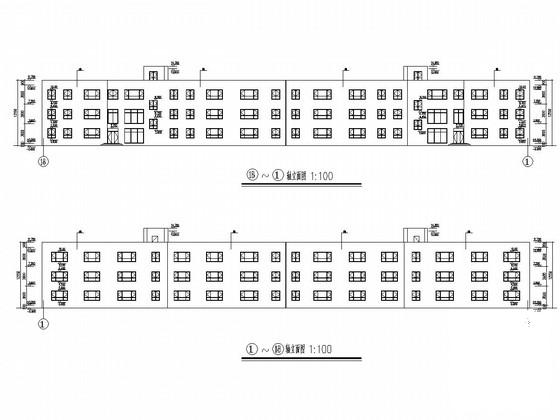

建筑图包括:建筑设计总说明,平面图,立面图,剖面图,楼梯图等共计9张图。
总计25张图。

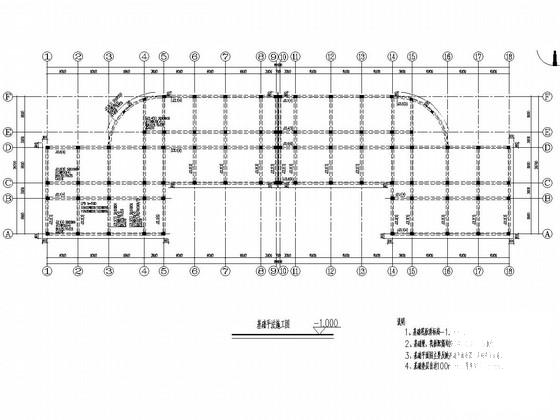

基础平法施工图

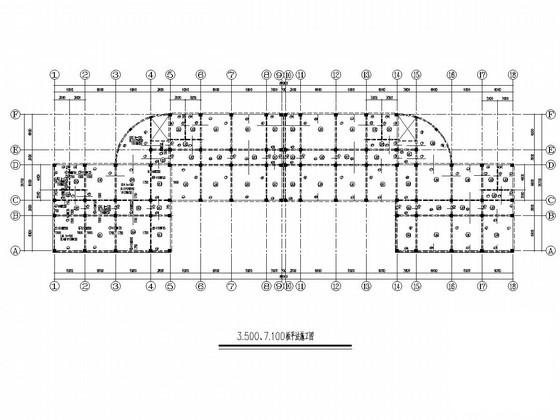

3.500、7.100板平法施工图

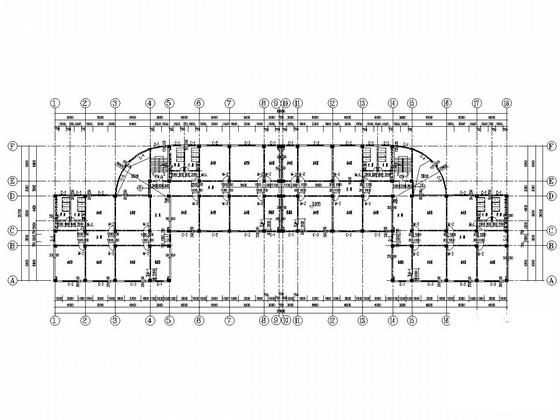

二层平面图

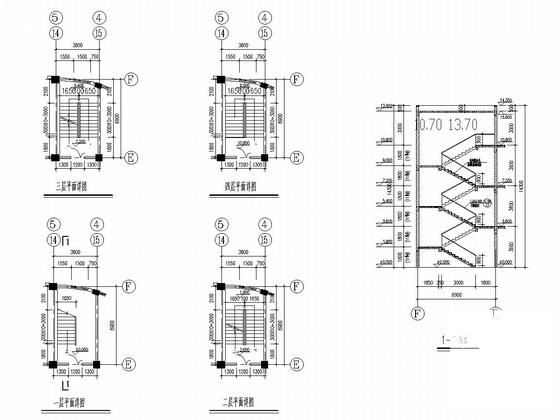

楼梯图

10.700板配筋施工图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 办公楼建筑图纸 - 1
    办公楼建筑图纸 - 1
  • 办公楼建筑图纸 - 2
    办公楼建筑图纸 - 2
  • 办公楼建筑图纸 - 3
    办公楼建筑图纸 - 3
  • 办公楼建筑图纸 - 4
    办公楼建筑图纸 - 4
  • 办公楼建筑图纸 - 5
    办公楼建筑图纸 - 5
  • 办公楼建筑图纸 - 6
    办公楼建筑图纸 - 6
以上是部分截图,请下载附件后查看完整高清内容
