5.5万平学校弱电智能化竣工大样图2019

本项目为广东某小学弱电智能化专项图纸。

概况：

本项目为广东深圳某学校，占地面积为16172平米，计划建设36班，预留6个班，共42个班，全部为小学。项目总建筑面积约为54465平米，地上约39102平米，地下约15363平米。主要建设内容包括教学及辅助用房、办公用房、 生活服务用房、合班教室、剧场、宿舍、食堂及地下室等。其中：必备基本校舍用房 19799平米，增配用房及附属设施19302平米，地下室15363平米。

设计范围：

综合布线系统；计算机网络系统；校园广播系统；

入侵报警系统；视频安防监控系统；电子巡查管理系统；

出入口控制系统；教学网络系统；机房工程。

部分图纸摘录：

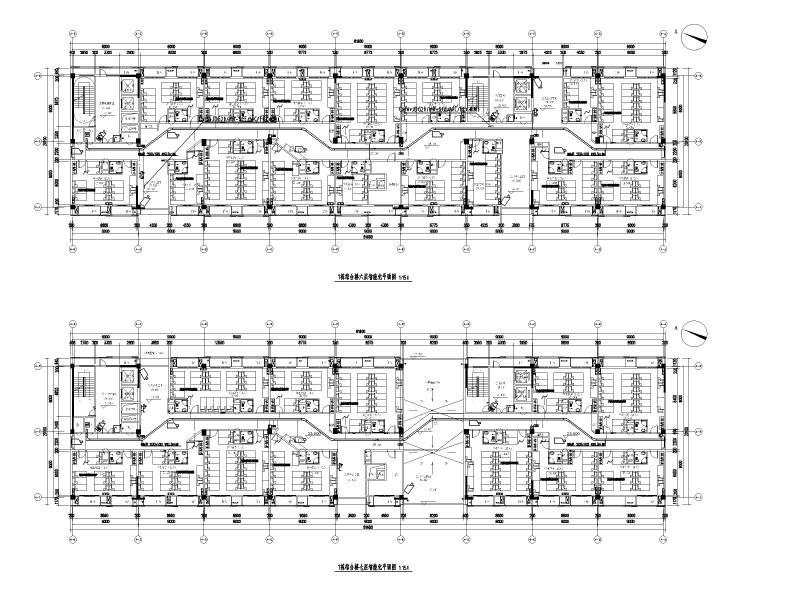

智能化平面图

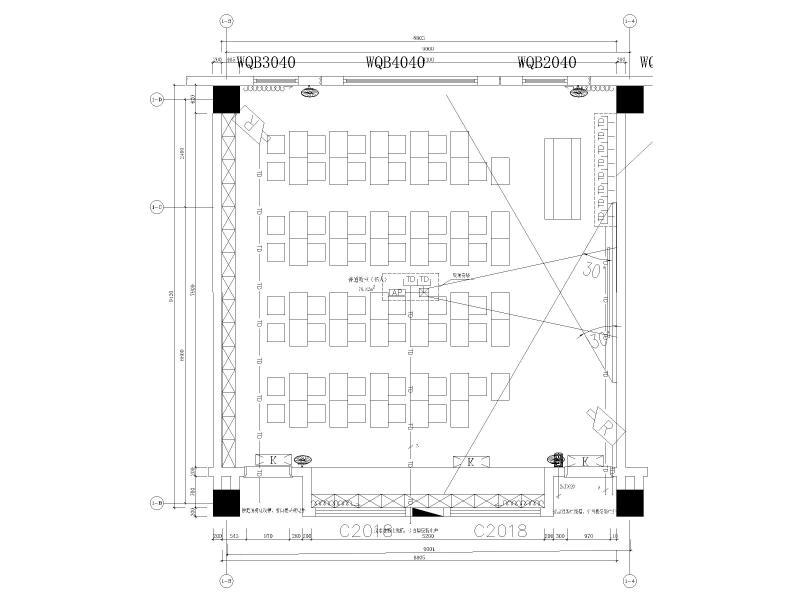

教室标准智能化平面图

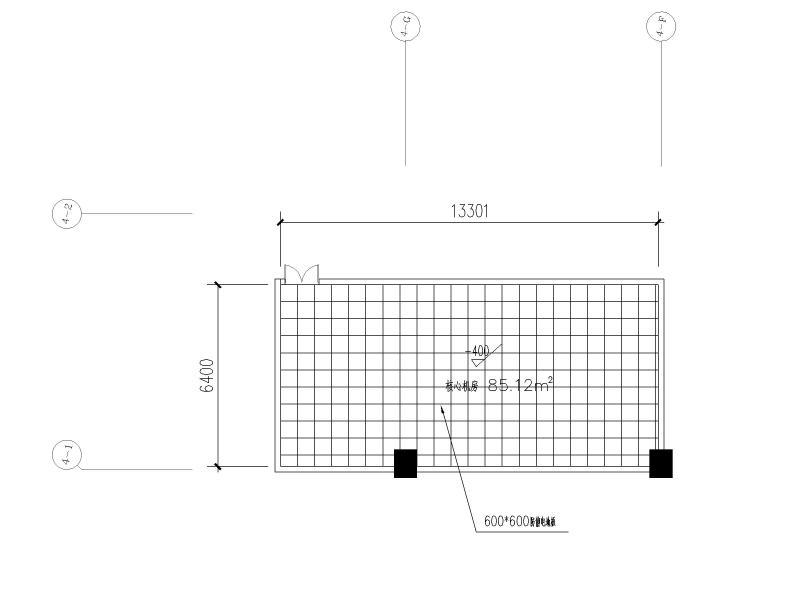

智能化机房防静电地板平面图

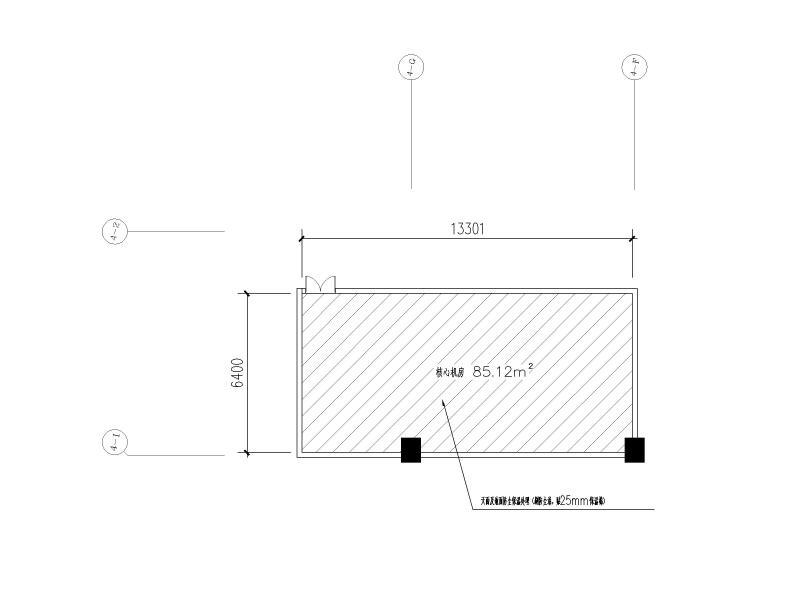

智能化机房天面及地面防尘保温处理示意图

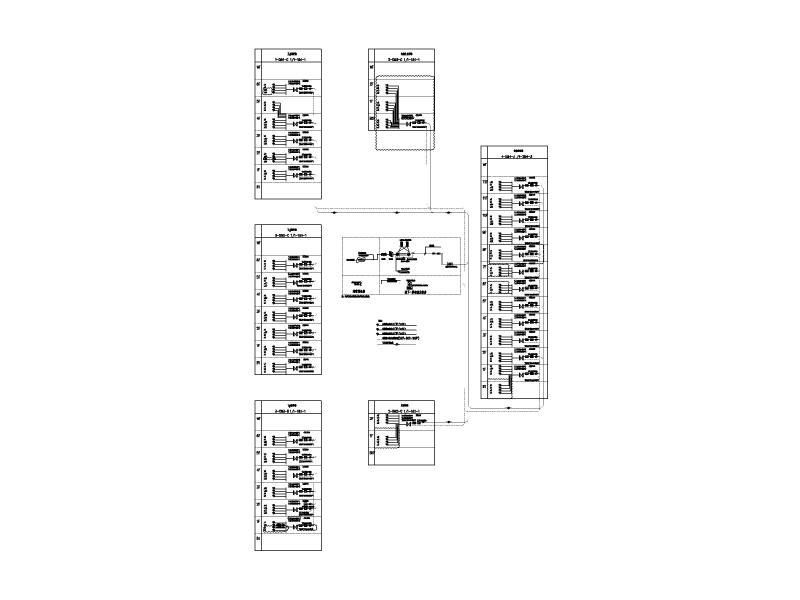

综合布线系统图

巡更、紧急、周界报警系统图

出入口控制系统图

广播系统图

教学网络系统图

摄像机安装大样图

智能化机房，安防控制室大样图

摄像机、门禁、安装大样图
