至公路段预应力混凝土T梁设计CAD图纸

资料简介
赚取积分

附件详情

01施工工序示意图
02施工工序示意图
03上构数量表
04标准横断面图
05一般构造图
08边跨钢束布置图
09中跨钢束布置图
10边跨预应力钢束定位钢筋布置图
11中跨预应力钢束定位钢筋布置图
12边跨墩顶现浇连续段钢束布置图
13中跨墩顶现浇连续段钢束布置图
14墩顶现浇连续段钢束定位钢筋布置图
15梁肋钢筋布置图
16梁端钢筋布置图.
17边跨翼缘板钢筋布置图
18中跨翼缘板钢筋布置图
19设伸缩缝处梁端外形尺寸图
20封锚端钢筋布置图（设伸缩缝处）
21端横隔板钢筋布置图（无伸缩缝处）
22中横隔板钢筋布置图
23伸缩缝处端横隔板及翼缘板加厚部分钢筋布置图
24现浇固结段一般构造图
25现浇固结段钢筋布置图
27现浇连续段一般构造图
28现浇连续段钢筋布置图
30桥墩墩顶预制梁梁端连接钢筋布置图
31桥面板钢筋布置图
33桥面加强钢筋布置图

附件详情

设计要点：
1.按部分预应力混凝土A类构件设计。
2.主梁由预制混凝土T梁和现浇桥面板组合而成，其共同参与受力，采用先简支后结构连续。墩顶负弯矩由负弯矩钢束及桥面板主筋共同承担。
3.本图设计计算采用我院编制的《钢筋混凝土及预应力混凝土综合设计程序》（GPRBP）编号VS-A-001、《简支梁计算程序》（SSBIQ）编号VS-A-002进行计算，横向按刚接梁考虑。
4.主梁计算按组合截面分阶段考虑。整体化桥面现浇层未达到设计标号前，按预制梁独自承受主梁内力计算；在桥面系、汽车等荷载作用下（成桥运营状态）按预制梁、湿接缝及整体化现浇桥面层共同承受主梁内力计算。
5.钢束锚下控制应力为0.75 fpk =1395MPa（墩顶）、0.70 fpk =1302MPa（跨中），未计入预应力钢筋与锚圈口之间的摩擦损失。

以下是附件的其中一部分截图，共8张，您也可以搜索更多您想要的资源

00目录.dwg

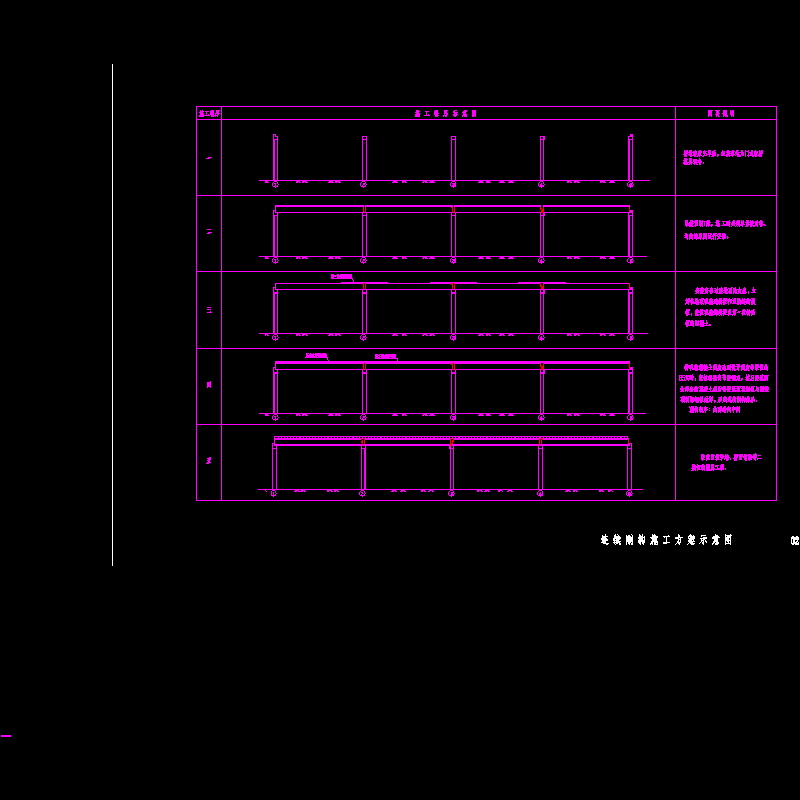

01施工工序示意图.dwg
02施工工序示意图.dwg
03上构数量表.dwg

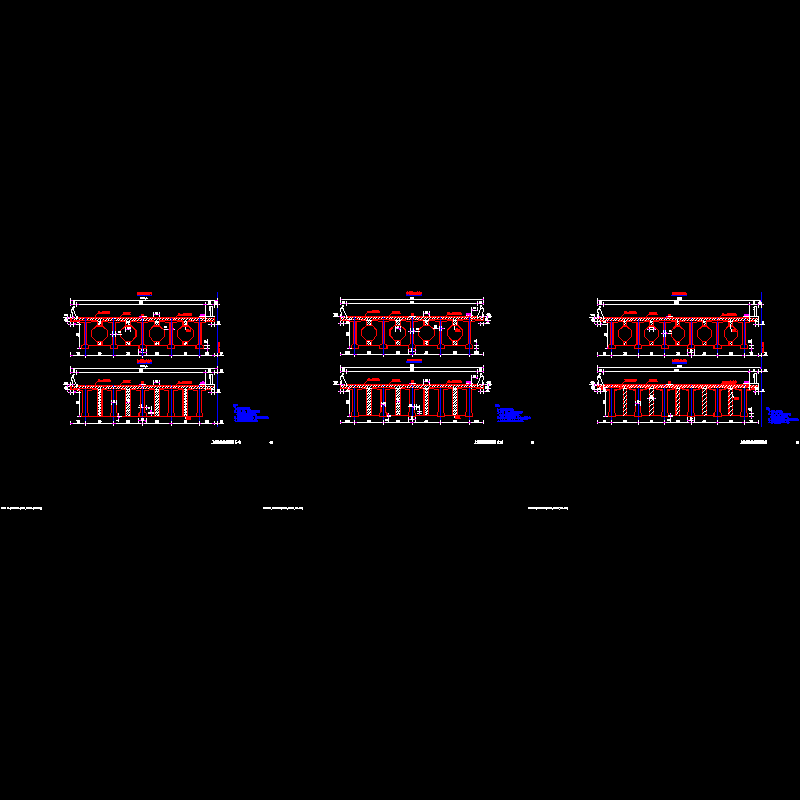

04标准横断面图.dwg
05一般构造图(一).dwg
08边跨钢束布置图.dwg
09中跨钢束布置图.dwg

以上是部分截图，请下载附件后查看完整高清内容
