市政道路CAD施工大样图30张（红线宽度30m）

附件详情

设计依据:《城市道路工程设计规范》（CJJ37-2012）；《 城市道路 路基设计规范》（CJJ194-2013）
城市次干路全长0.6公里，规划路幅宽度为26m。道路现状为一条4—5m宽砂石路，局部为水泥硬化。沿线地势比较平坦、地形起伏不大，相对高差达最大不超过2.5米。
本项目按城市I级次干道标准进行设计，计算行车速度V=30km/h，道路红线控制宽度为30m，路面设计标准轴载：BZZ-100；桥涵设计荷载为城市A级。为了方便残疾人，沿线交叉口、街坊路口、单位出入口、人行横道处布置了轮椅坡道，沿线按要求设置了盲道。全线共设公交停靠站一组，公交停靠站长30m。

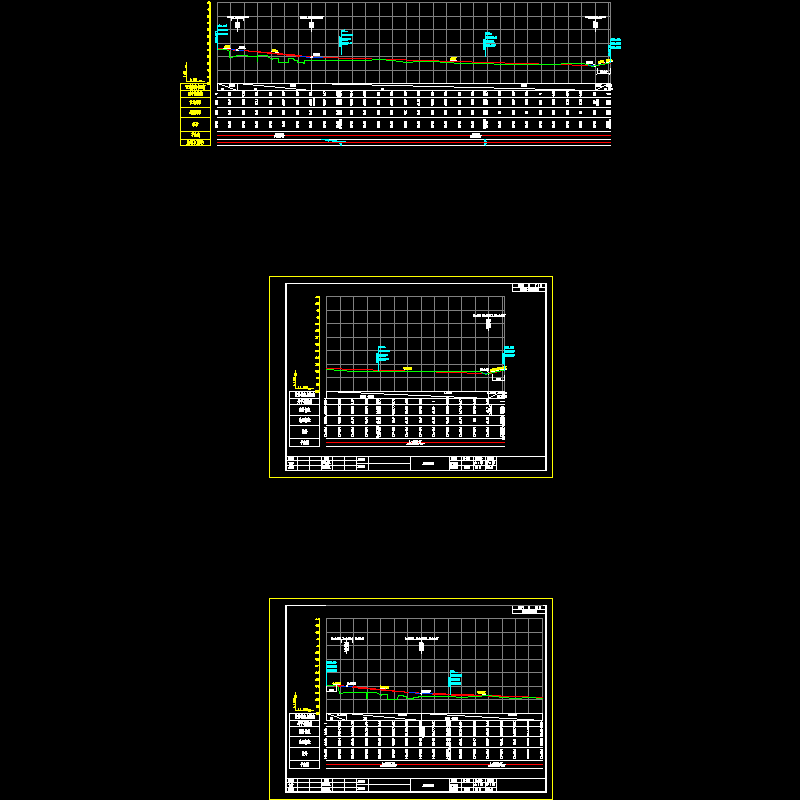

纵断面:道路最大纵坡为2.05%，最小纵坡0.319%。最大填方高度为1.484m，最大挖方高度为-0.51m。

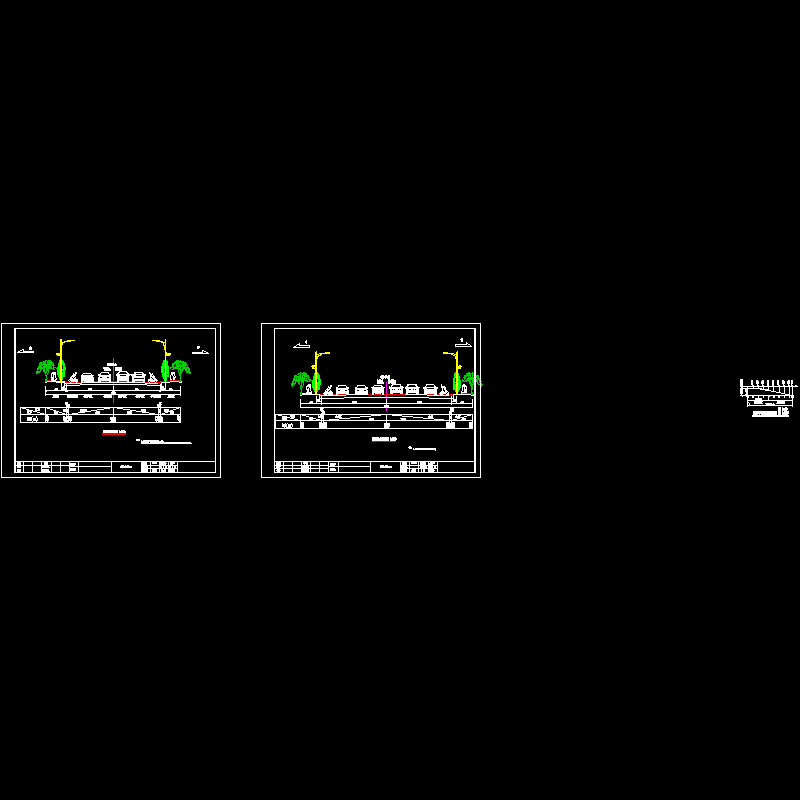

路幅组成为：
4.0m（人行道） 2.25m（非机动车道） 6.50m（机动车道） 0.5m（双黄线） 6.50m（机动车道） 2.25m（非机动车道） 4.0m（人行道）=26.0m；交叉口范围均设置了拓宽车道，车道宽度为3.5m。
……

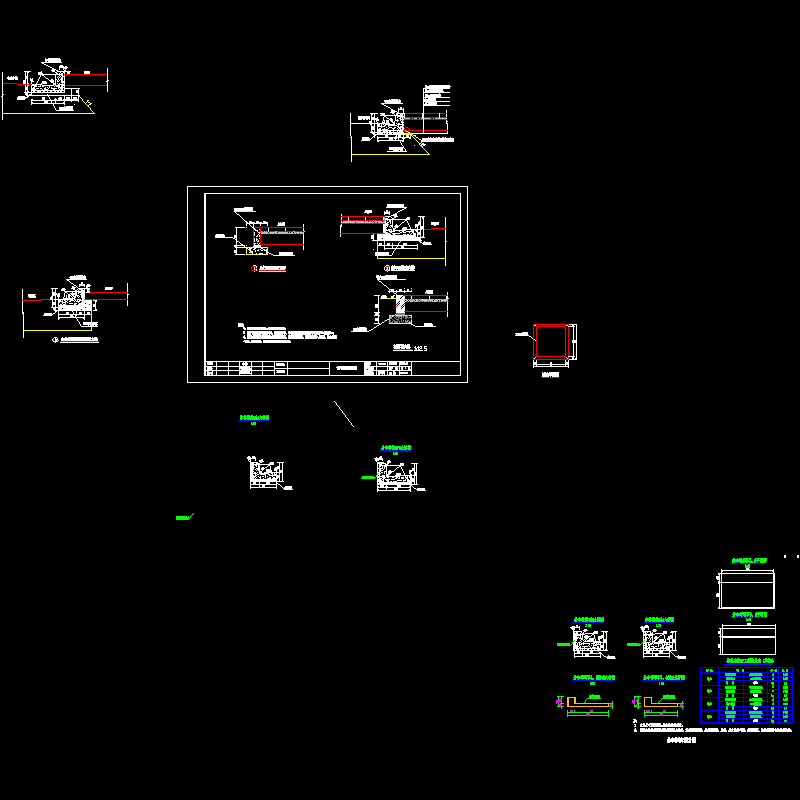

特殊路基处理措施：当软土厚度大于3.0m时，设计拟对该段清除软土后回填50cm片石 20cm级配碎石后，再回填合格粘土分层碾压至路床顶标高。当软土厚度小于3.0m时，设计拟对该段清除软土后回填30cm厚级配碎石，再回填合格粘土分层碾压至路床顶标高。
……

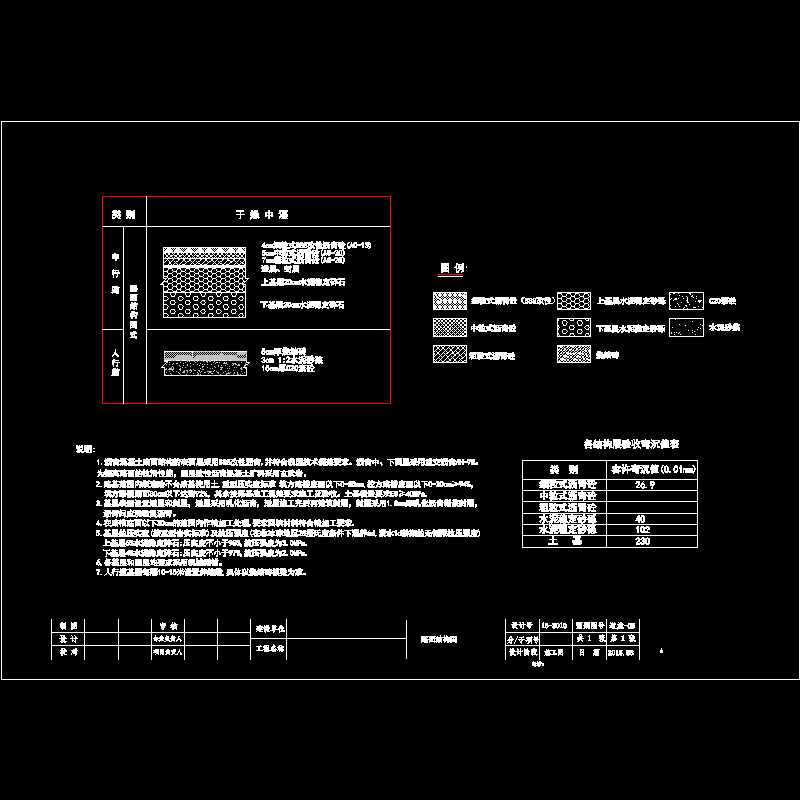

路面结构：4cm细粒式SBS改性沥青砼(AC-13)；5cm中粒式沥青砼(AC-20)；7cm粗粒式沥青砼(AC-25)；透层、封层；上基层20cm水泥稳定碎石；下基层20cm水泥稳定碎石；5cm厚烧结砖；3cm 1:2水泥砂浆；15cm厚C20素砼
……
共计30张，设计于2014年
