市政道路工程施工辅道专项施工方案(路面宽度)

附件详情

道路总长：5.74km 道路等级：城市主干路
设计速度：50公里/小时 红线宽度：50米
施工辅道：道路北侧红线外修建
便道路面结构：填0.8m拆房土+0.1m碎石
分层铺筑厚度：50cm 路面荷载：BZZ-100
便道路面宽度：10m 便道车道数：2
便道设计车速：30Km/h（局部转弯路段限速）
临时钢便桥宽：10m 跨径布置：5+5x6+3x5m
钢便桥总长度：50m

【内容节选】
级配碎石选用水稳定性好，且有经干湿循环式水浸泡不易分解的特性石料，其强度不小于15MPa。采用级配良好的碎石，碎石颗粒宜接近立方体，有棱角；针片状颗粒含量≥15%；硫化物不大于1%；不含粘土块、植物残体、垃圾等杂物。
……
在测量放线后进行路基填筑，填筑时按断面分层次逐层向上填筑，每层厚度按压实厚度40cm考虑，每层填筑前应清除前一层上部漂杂物，压实采用16t光轮压路机进行预压，然后用18t振动压路机碾压
……
钢管桩施工的平面位置、倾斜度满足下列要求：平面偏位≤10cm，倾斜度≤1%。插打过程中一起要全工程监控，发现偏移立即通知停止打入，分析原因、研究对策后再继续施工。
……

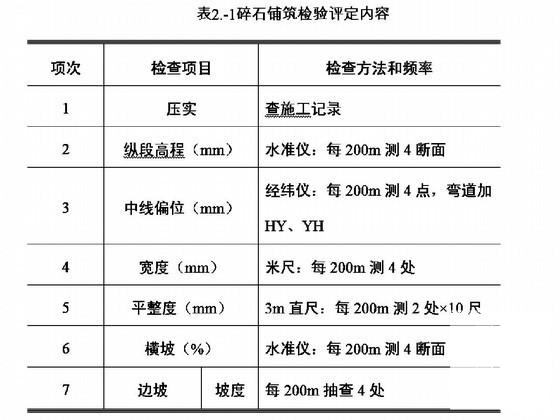

【附图表】施工便道横断面、辅路道路施工流程图、钢便桥结构示意图、钢便桥施工工艺流程图、碎石铺筑检验评定内容、钢便桥下部结构示意图、钢便桥上部结构示意图、便桥构件加工及安装要求
……
共计29页，
