2016年设计公路1-20m小箱梁桥两侧加宽15.5米、加宽5.4米设计施工CAD图纸77张

资料简介
赚取积分

位置：河北
设计年代：近代
使用性：公路桥
跨径大小和多跨总长：20m
承重构件受力情况：梁桥
使用年限：永久性桥
材料类型：预应力桥

附件详情

每侧加宽5.4m施工图39张：
说明
全桥主要材料及工程数量表
桥型布置图
桥面铺装钢筋构造图

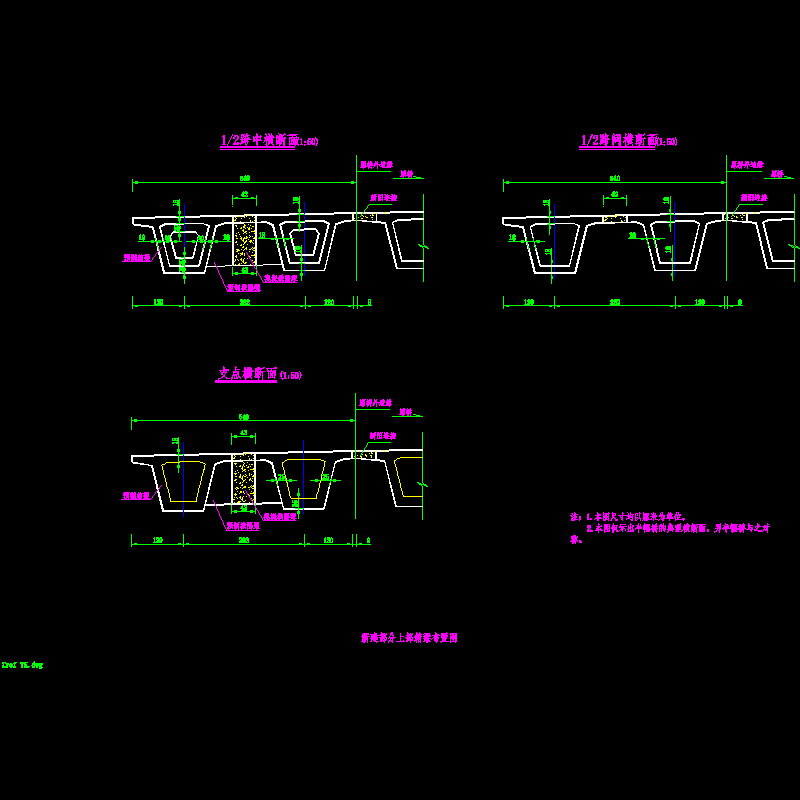

新建部分上部箱梁布置图
箱梁一般构造(二)
箱梁一般构造(一)
箱梁一般构造(三)
预制箱梁钢束构造
桥面板连接钢筋构造图
预应力锚具构造图
板式橡胶支座构造
梁端封锚钢筋构造图
跨中横隔板平面布置图
梁端锚下加强钢筋构造
箱梁普通钢筋构造(三)
箱梁普通钢筋构造(一)
箱梁普通钢筋构造(二)
现浇湿接缝钢筋构造图
端横梁钢筋构造图
跨中横梁钢筋构造(一)
跨中横梁钢筋构造(二)

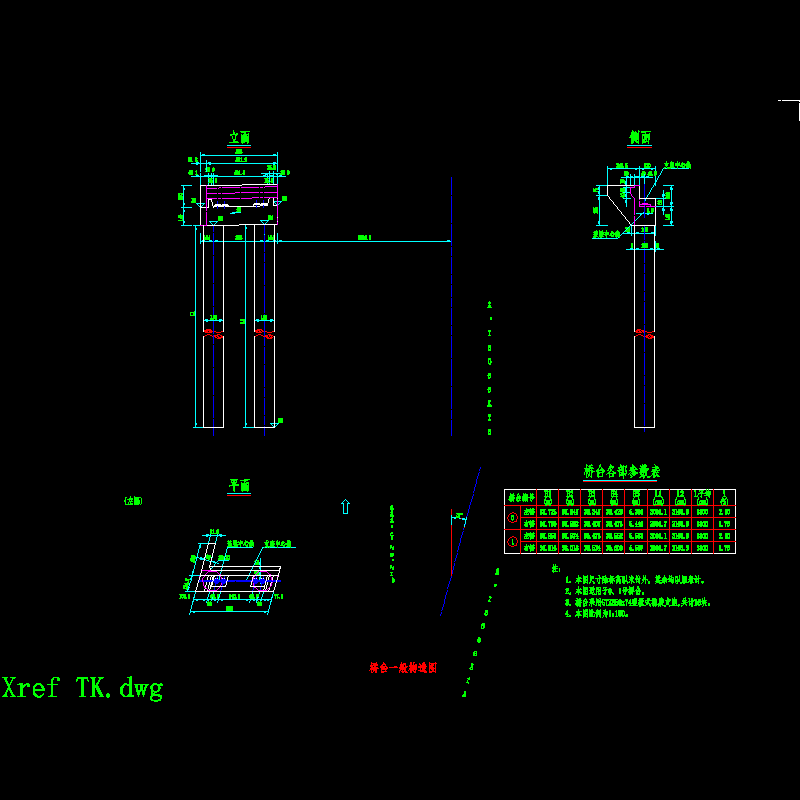

桥台一般构造图
桥台盖梁钢筋构造图
耳背墙钢筋构造图
桥台挡块钢筋构造图
桥台支座垫石钢筋构造图
桥台桩基钢筋构造图（一）
桥台桩基钢筋构造图（二）
板式橡胶支座构造图
桥面排水系统布置图
桥台背墙连续构造图
人行道系构造配筋图
栏杆构造图
异型钢伸缩装置构造图
搭板钢筋构造图
桥头锥坡构造图
新旧桥拼接钢筋构造图
每侧加宽15.75m施工图38张：
说明
全桥主要材料及工程数量表
桥型布置图
桥面铺装钢筋构造图
上部结构横向一般构造图
新建部分上部箱梁布置图
箱梁一般构造图（一）
箱梁一般构造图（二）
箱梁一般构造图（三）
预制箱梁钢束构造
箱梁普通钢筋布置图（一）
箱梁普通钢筋布置图（二）
箱梁普通钢筋布置图（三）
端横梁钢筋构造图
横隔板布置图
跨中横隔板钢筋构造图（一）
跨中横隔板钢筋构造图（二）
梁端封锚钢筋构造图
锚下加强钢筋构造图
现浇湿接缝钢筋构造
预应力锚具构造图
桥面板连接钢筋构造图
桥台一般构造图
桥台盖梁钢筋构造图
耳背墙钢筋构造图
桥台挡块钢筋构造图
桥台支座垫石钢筋构造图
桥台桩基钢筋构造图（一）
桥台桩基钢筋构造图（二）
板式橡胶支座构造图
桥面排水系统布置图
桥台背墙连续构造图
人行道系构造配筋图
栏杆构造图
异型钢伸缩装置构造图
搭板钢筋构造图
桥头锥坡构造图
新旧桥拼接钢筋构造图

附件详情

设计依据：《公路工程技术标准》（JTG B01－2014）；《公路桥涵设计通用规范》（JTG D60－2015）；《公路桥涵施工技术规范》（JTG/T F50－2011）
设计荷载：公路－Ⅰ级；桥面宽度：35.8m；设计洪水频率：1/100;地震动峰值加速度：0.10g ；设计环境类别：Ⅰ类环境；设计安全等级：二级。既有桥梁为1-20m中桥，交角75度。上部结构采用后张法简支预应力混凝土小箱梁，下部结构采用柱式台，钻孔灌注桩基础。桥梁全长25.04米、桥梁全宽为25米，两侧各拼宽5.4米。拼宽部分按照与既有桥梁相同建筑结构形式，并结合地形及路线平纵面，桥梁设计跨径为1-20m中桥，交角75度。桥梁全长25.04米。桥位处地层由填粘土、粗砂等组成。
……
既有桥梁全宽为25米，两侧各拼宽15.5米。既有桥梁为1-20m中桥，交角75度。上部结构采用后张法简支预应力混凝土小箱梁，下部结构采用柱式台，钻孔灌注桩基础。桥梁全长25.04米。拼宽部分按照与既有桥梁相同建筑结构形式，并结合地形及路线平纵面，桥梁设计跨径为1-20m中桥，交角75度。桥梁全长25.04米。桥面宽度：0.39m栏杆 3.36人行道 6m慢车道 6m绿化带 24.5m快车道 6m绿化带 6m慢车道 3.36人行道 0.39m栏杆=56m。
……
设计要点：
1、拼接桥梁结构型式与原桥保持一致，维持原桥受力状态和拼宽后桥梁整体性。2、新旧桥之间采用上部结构连接、下部结构不连接的加宽方式。上部通过相接边梁处现浇湿接缝的弱连接方式。3、桥台盖梁与原桥保留2cm空隙。4、本桥结构体系为简支结构，按部分预应力A类构件设计。 5、设计计算采用平面杆系结构计算软件计算，跨中采用刚接板（梁）法计算，支点采用杠杆法计算。桥面板按单向板或悬臂板计算。
……
主要材料：HPB300、HRB400钢筋。C15、C30、C40、C50混凝土。C50防水混凝土。C40小石子混凝土。快硬修补混凝土、加气混凝土。沥青混凝土。6cm厚混凝土彩色步道方砖。YM15-4、YM15-5锚具。直径55波纹管。草白玉栏杆。GYZ350X66橡胶支座。SBS沥青防水层。M10浆砌片石。
……
共计77张，设计于2016年

两侧各拼宽15.5米桥型布置图

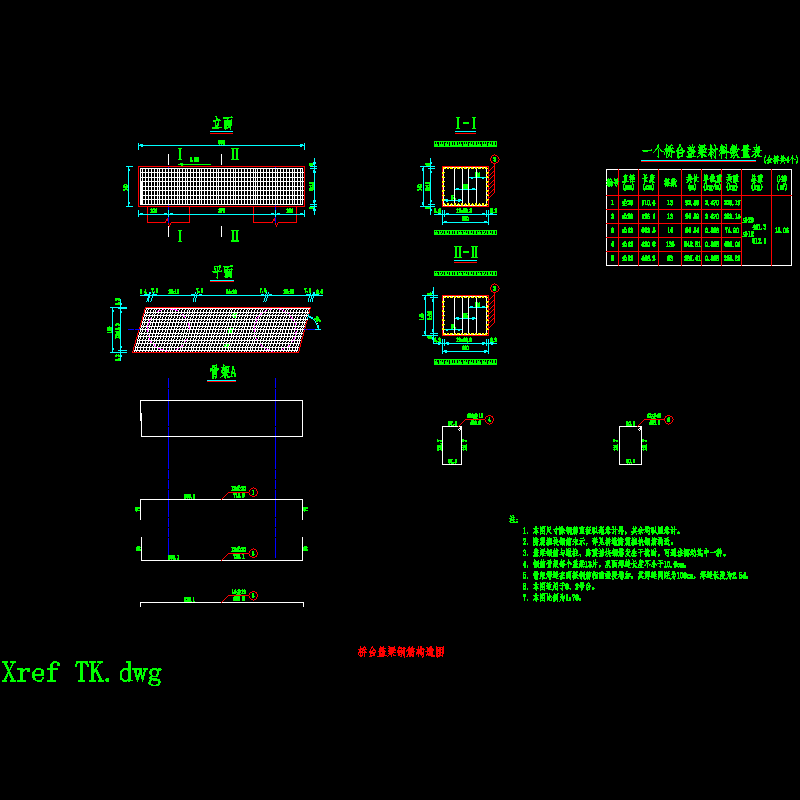

桥台盖梁钢筋构造图

新旧桥拼接钢筋构造图

预制箱梁钢束构造

箱梁普通钢筋构造

现浇湿接缝钢筋构造图

桥面铺装钢筋构造图(钢筋不深入护栏)

端横梁钢筋构造图

异型钢伸缩装置构造图

以下是附件的其中一部分截图，共8张，您也可以搜索更多您想要的资源
