3层框架结构幼儿园结构施工大样图,立面图,剖面图

  • 建筑类别:教育
  • 建筑高度类型:多层建筑
  • 建筑地上层数:3层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:7度抗震
  • 风压:0.60kN/平方米
  • 雪压:0.40kN/平方米
  • 参考图纸:25张
  • 设计年代:近代

附件详情

该项目是营口幼儿园项目,三层框架结构,建筑设计面积:2886.12平方米,高度:14.00m,抗震设防烈度为7度。
结构专业该资料包含:结构设计总说明,各层柱布置图,板配筋图,梁配筋图,楼梯图(无基础图),共计10张图。

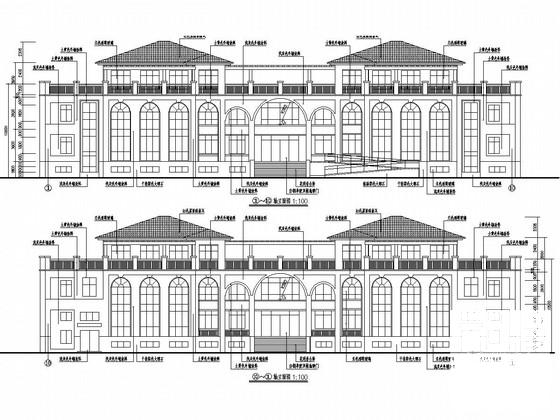

建筑专业该资料包含:建筑设计说明,各层平面图,立面图,剖面图, 节点详图 楼梯详图 ,卫生间详图,门窗明细表、分格大样图共计15张图。
分享投稿时间:近几年5月。

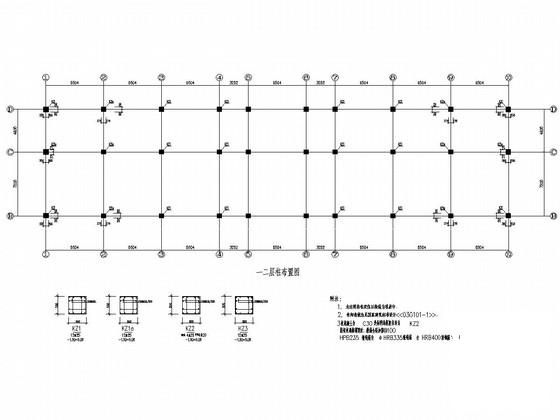

一二层柱布置图

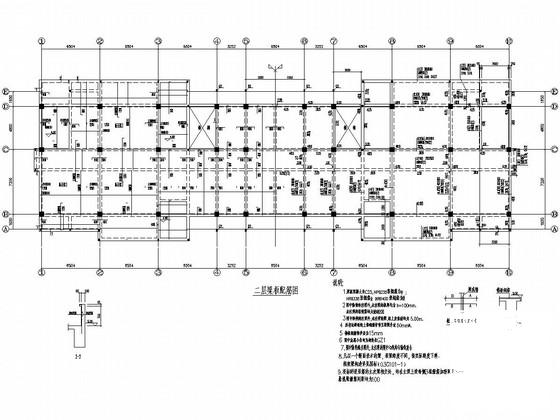

二层梁板配筋图

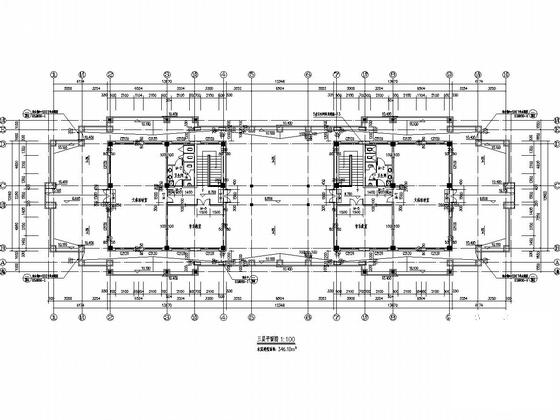

三层平面图

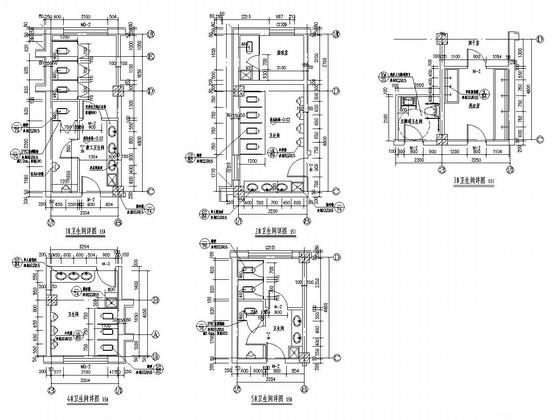

卫生间详图

屋顶梁板配筋图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 框架结构幼儿园 - 1
    框架结构幼儿园 - 1
  • 框架结构幼儿园 - 2
    框架结构幼儿园 - 2
  • 框架结构幼儿园 - 3
    框架结构幼儿园 - 3
  • 框架结构幼儿园 - 4
    框架结构幼儿园 - 4
  • 框架结构幼儿园 - 5
    框架结构幼儿园 - 5
  • 框架结构幼儿园 - 6
    框架结构幼儿园 - 6
以上是部分截图,请下载附件后查看完整高清内容
