地上26层框剪结构住宅楼结构施工图纸

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:26层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架剪力墙
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 参考图纸:27张
  • 设计年代:近代

附件详情

该项目为福建某小区住宅楼,地上26层,地下一层,总高为78米,建筑设计结构形式为框架剪力墙结构,基础采用桩基础。

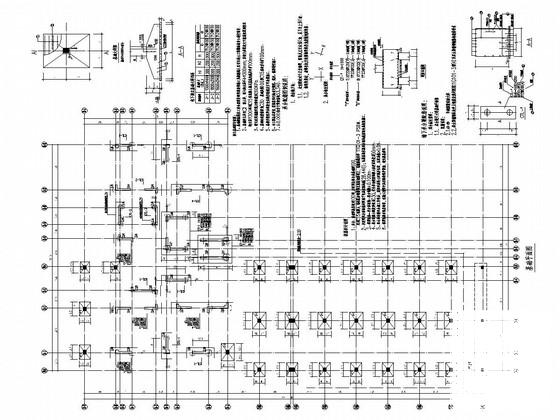

该资料包含:基础平面图、墙体 平面布置图 、梁配筋图、结构平面图、 楼梯详图 等共27张图纸。

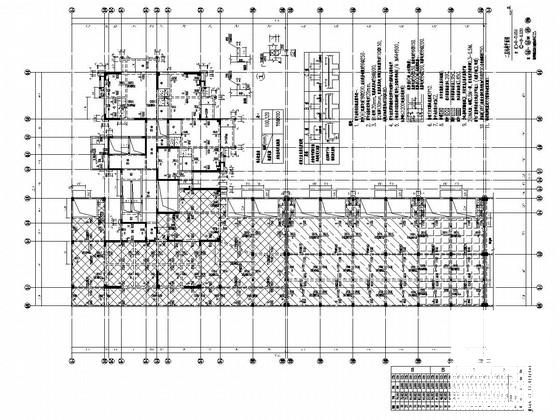

二层结构平面图

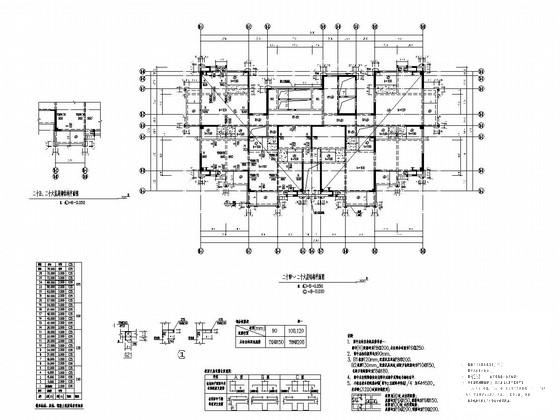

二十四~二十六层结构平面图

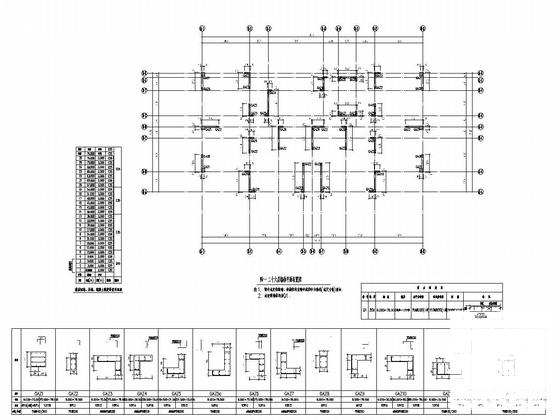

四~二十六层墙体平面布置图

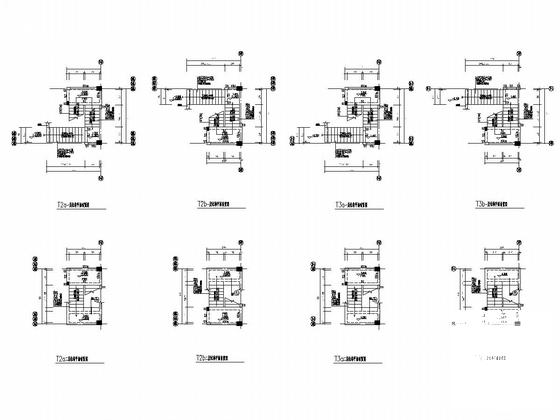

楼梯详图

二十二~二十六层梁配筋图
