24层写字楼暖通空调施工图纸

附件详情

一、项目概要：
项目为由高层写字楼，写字楼地上24层，建筑高度为98米，地下二层为人防地下室，平时为汽车库，战时为二等人员掩蔽所、物资库、电站，地下一层为设备用房......
二、冷热源：

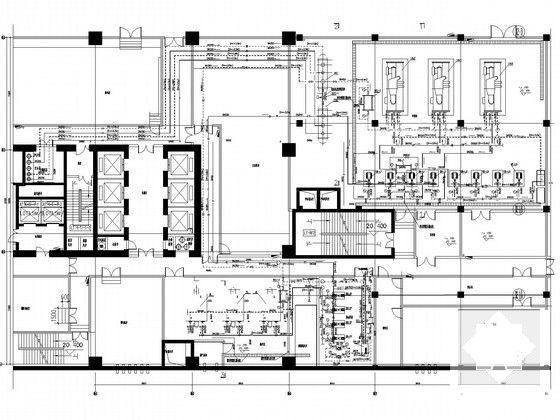

采用水冷离心式冷水机组作为空调冷源，冷冻水供回水温度为6/12度，采用燃气真空热水锅炉为空调热源，锅炉房设置在地下一层......
三、空调系统：

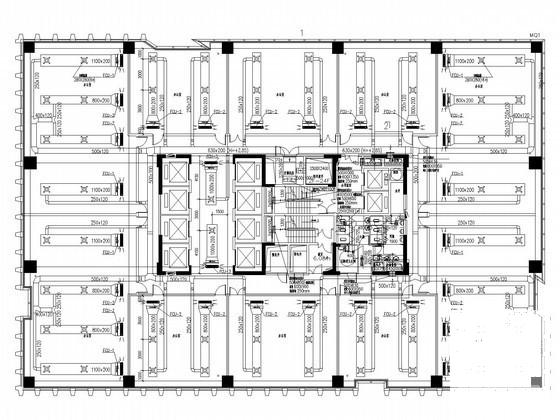

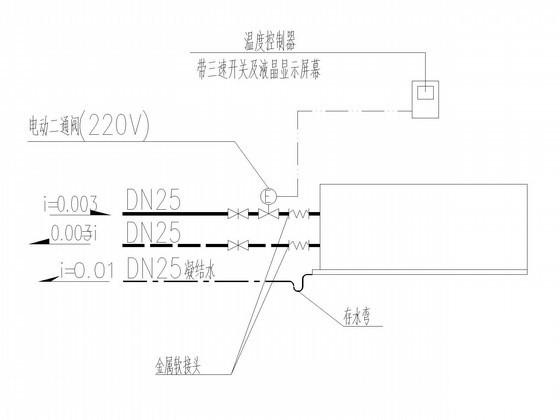

空调水系统采用闭式两管制变流量系统，冷却水采用定流量系统，写字楼一层大堂采用吊式空调机组，采用独立的新风机组处理新风，二层及以上的办公部分采用风机盘管加新风系统......
四、采暖系统：

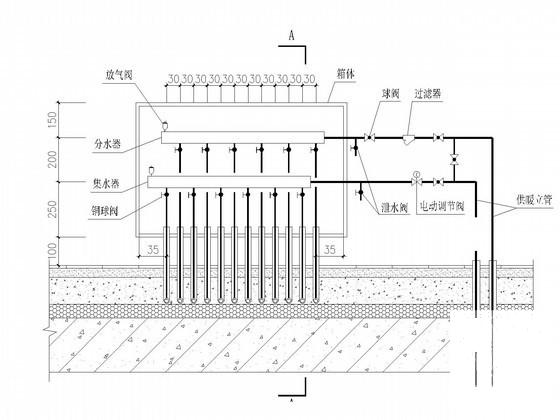

大堂设置低温地板辐射采暖系统。锅炉房设有板式换热器，提供55/45°C的地板辐射采暖热水，设两台水泵，一用一备......
五、通风排烟系统：
1.卫生间按10次/小时设置机械排风系统。
2.写字楼核心筒内防烟楼梯间、合用前室分别设加压送风系统。
3.地上部分有外窗的房间采用自然排烟方式，房间可开启外窗面积不小于房间面积的2%......

图纸共40张。
