32层剪力墙结构住宅楼结构施工图墙柱定位图

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:32层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:甲级
  • 抗震设防烈度:7度抗震
  • 风压:0.45kN/平方米
  • 雪压:0.45kN/平方米
  • 参考图纸:26张
  • 设计年代:近代

附件详情

该附件为浙江某普通的高层住宅楼,地上32层,高为91.62米,基础为钻孔灌注桩,7度设防。

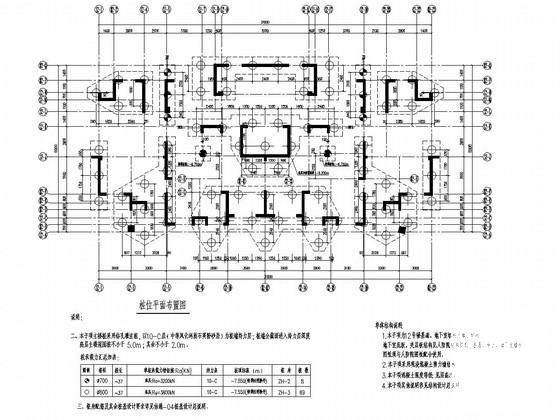

该资料包含: 结构设计说明 、桩位平面布置图、承台 平面布置图 、承台详图、墙柱定位图、结构模板、板配筋平面图、梁配筋图、 节点详图 等共26张图。

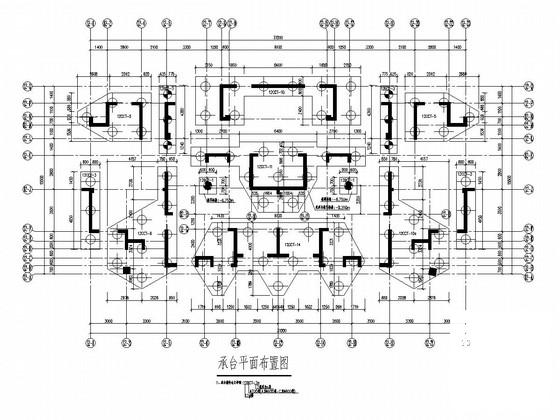

承台平面布置图

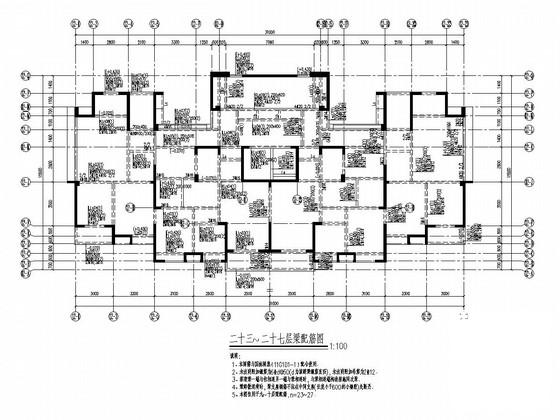

二十三~二十七层梁配筋图

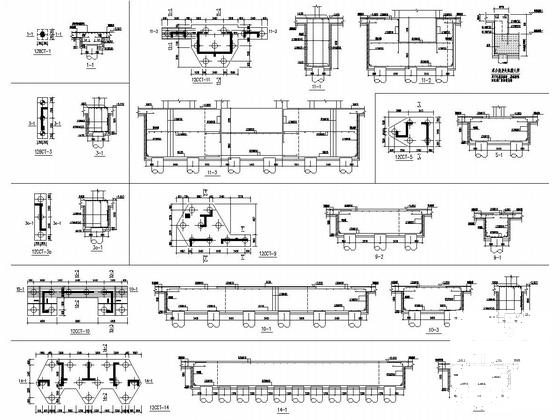

承台详图

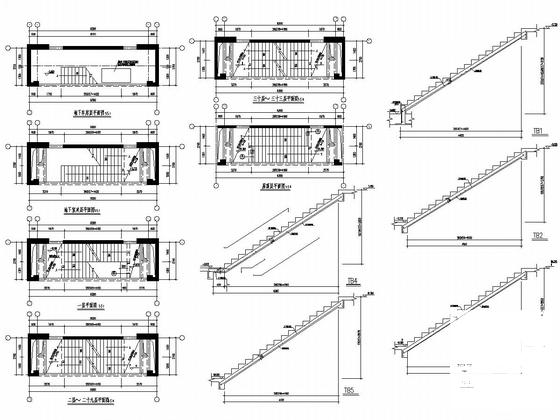

楼梯结构图

三~二十六层板配筋图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 剪力墙结构柱 - 1
    剪力墙结构柱 - 1
  • 剪力墙结构柱 - 2
    剪力墙结构柱 - 2
  • 剪力墙结构柱 - 3
    剪力墙结构柱 - 3
  • 剪力墙结构柱 - 4
    剪力墙结构柱 - 4
  • 剪力墙结构柱 - 5
    剪力墙结构柱 - 5
  • 剪力墙结构柱 - 6
    剪力墙结构柱 - 6
以上是部分截图,请下载附件后查看完整高清内容
