地上8层混凝土抗震墙结构住宅楼结构施工图纸

  • 建筑类别:住宅
  • 建筑高度类型:多层建筑
  • 建筑地上层数:8层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙
  • 基础形式 :其它基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:6度抗震
  • 风压:0.40kN/平方米
  • 雪压:0.40kN/平方米
  • 参考图纸:16张
  • 设计年代:近代

附件详情

本子项为安徽某普通的住宅楼,地上7+1层,建筑设计结构形式为抗震墙结构,基础为天然基础设计,6度设防。

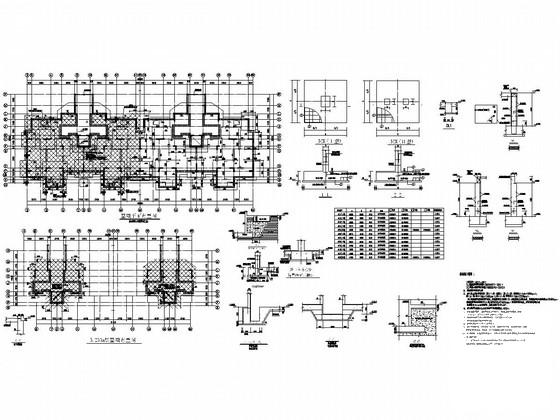

该资料包含:桩基平面图、结构 平面布置图 、配筋图、柱定位图、梁配筋图、 楼梯详图 等共16张图纸。

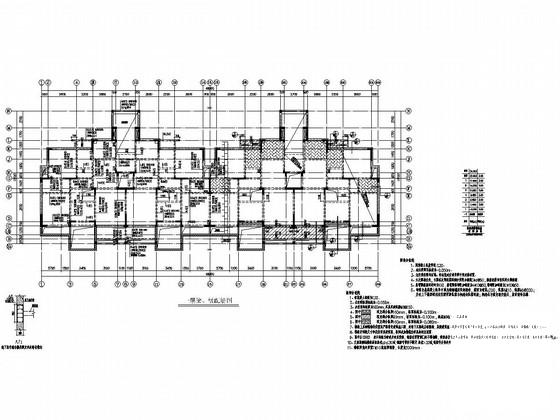

一层梁、板配筋图

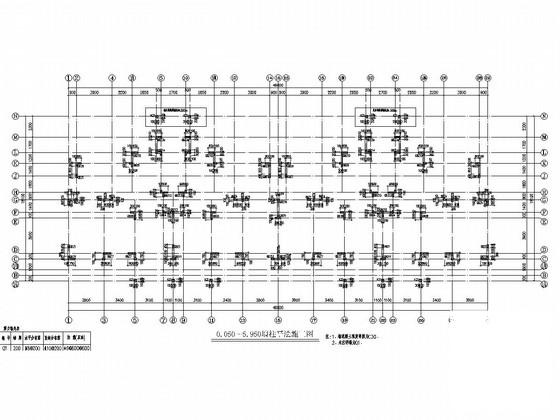

-0.050~5.950墙柱平法施工图

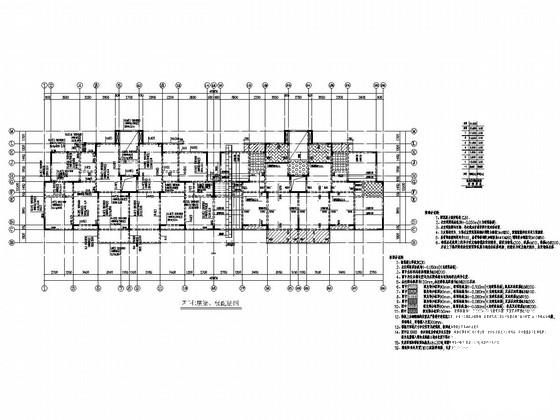

四~七层梁、板配筋图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 混凝土结构抗震 - 1
    混凝土结构抗震 - 1
  • 混凝土结构抗震 - 2
    混凝土结构抗震 - 2
  • 混凝土结构抗震 - 3
    混凝土结构抗震 - 3
  • 混凝土结构抗震 - 4
    混凝土结构抗震 - 4
以上是部分截图,请下载附件后查看完整高清内容
