两层框架结构商场地下室结构施工图纸

  • 建筑类别:商业
  • 建筑地下层数:2层
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :筏形基础
  • 结构安全等级:二级
  • 地基基础设计等级:甲级
  • 抗震设防烈度:6度抗震
  • 风压:0.40kN/平方米
  • 雪压:0.45kN/平方米
  • 地下室功能:车库,商业
  • 参考图纸:15张
  • 设计年代:近代

附件详情

该项目是安徽某商场地下室项目,地下两层,框架结构,天然地基,抗浮锚杆,基础设计登记为甲级,抗震设防烈度为6度。
该资料包含: 结构设计说明 ,抗浮锚杆布置图,基础底板配筋图,柱、墙定位图,柱详图表,地下室侧壁详图,梁平法施工图,板配筋图,汽车坡道详图等共计15张图。
分享投稿时间:近几年8月。

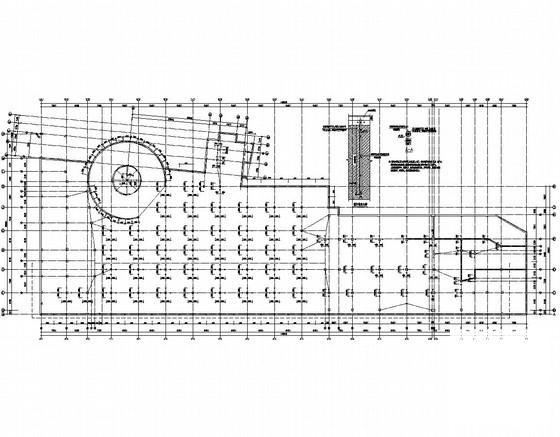

基顶~标高-5.250柱、墙定位图

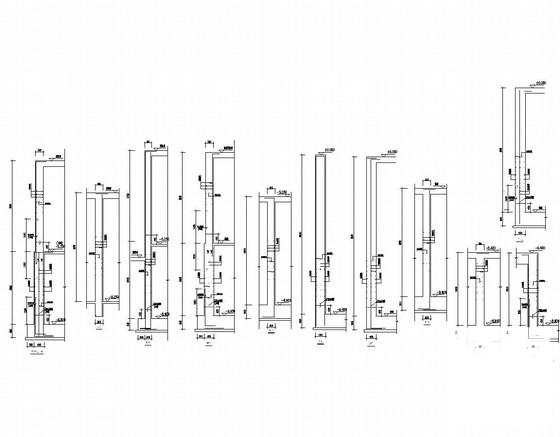

地下室侧壁详图

梁配筋图

坡道图

标高-5.250板配筋图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 框架结构商场施工 - 1
    框架结构商场施工 - 1
  • 框架结构商场施工 - 2
    框架结构商场施工 - 2
  • 框架结构商场施工 - 3
    框架结构商场施工 - 3
  • 框架结构商场施工 - 4
    框架结构商场施工 - 4
  • 框架结构商场施工 - 5
    框架结构商场施工 - 5
  • 框架结构商场施工 - 6
    框架结构商场施工 - 6
以上是部分截图,请下载附件后查看完整高清内容
