3层框架成人学校综合教学楼结构CAD施工图纸
- 建筑类别：教育
- 建筑高度：多层建筑
- 地上层数：3层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑结构形式：钢筋混凝土结构
- 钢筋混凝土结构：框架
- 基础形式 ：条形基础
- 结构安全等级：二级
- 地基基础设计等级：乙级
- 抗震设防烈度：7度抗震
- 风压：0.55kN/平方米
- 参考图纸：11张
- 设计年代：近代
附件详情
该项目为上海某成人学校综合楼，三层钢筋混凝土框架结构，采用天然地基上的柱下条形基础。
全套该资料包含：结构设计施工总说明，基础平面及详图，柱平面布置及详图，各层结构配筋平面图，梁配筋详图，
楼梯详图
，游泳池详图，构架详图等。
以下是附件的其中一部分截图，共1张，您也可以 搜索 更多您想要的资源
-

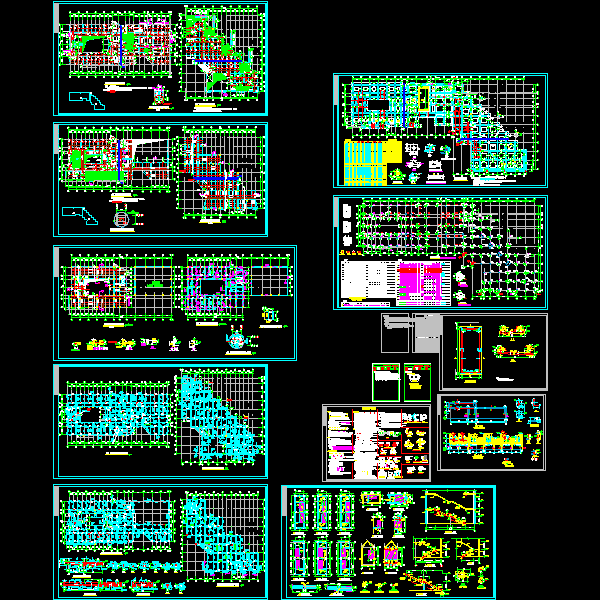

第 1 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-12-28
- 评论次数：0
- 浏览次数：0
- 文件大小：1.86 MB
- 收藏次数：0
-
文件名称：
附件-995876985888609866575.rar
