100平米多层框架结构学校教学楼水电施工图纸

  • 建筑类别:教育
  • 图纸设计深度:施工图
  • 参考图纸:12张
  • 设计年代:近代
  • 负荷等级:三级
  • 接地方式:TN-C-S
  • 强电 设计:低压配电,电气照明,接地安全
  • 弱电设计:通信系统,信息网络系统

附件详情

该项目为多层框架结构的顶层,面积为100平方米,装修为教学用教室。设计范围包括:低压配电系统、 照明系统 、电话系统、网络系统;卫生间给水排水等。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

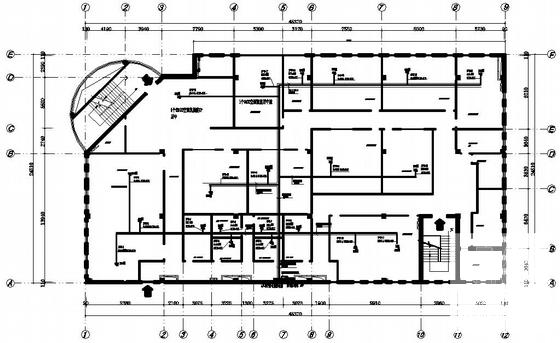

  • 多层框架结构教学楼 - 1
    多层框架结构教学楼 - 1
  • 多层框架结构教学楼 - 2
    多层框架结构教学楼 - 2
  • 多层框架结构教学楼 - 3
    多层框架结构教学楼 - 3
  • 多层框架结构教学楼 - 4
    多层框架结构教学楼 - 4
以上是部分截图,请下载附件后查看完整高清内容
