4层学校综合教学楼电气施工CAD图纸

  • 建筑地上层数:4层
  • 建筑设计面积:5773.66平方米
  • 有线广播:服务性,火灾应急
  • 接地方式:TN-C,TN-C-S
  • 建筑类别:教育
  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 图纸设计深度:施工图
  • 参考图纸:23张
  • 设计年代:近代
  • 强电设计:低压配电,电气照明,建筑物防雷,接地安全
  • 弱电设计: 火灾自动报警系统 ,视频监控系统,有线电视和卫星接收系统,广播系统
  • 负荷等级:二级
  • 防雷等级:第二类
  • 有线电视:D类
  • 监控图像等级:4级以上
  • 项目所在地:四川
  • 节点大样:防雷接地,电阻测试点

附件详情

  • 1、电气设计说明
  • 2、 配电箱系统
  • 3、弱电系统图
  • 4、广播系统图
  • 5、火灾自动报警控制系统图
  • 6、 照明平面图
  • 7、防雷接地平面图
  • 8、火灾报警平面图

附件详情

本项目是职业技术学校综合教学楼全套电气施工图纸,总共23张。
该资料内容包括:配电箱系统图,弱电系统图 ,广播系统图,火灾自动报警控制系统图,照明平面图,防雷接地平面图,火灾报警平面图等。

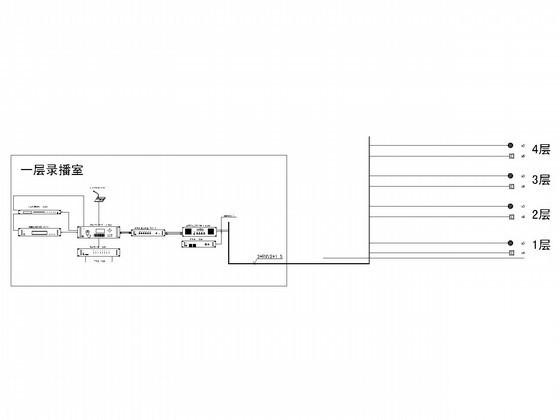

广播系统图

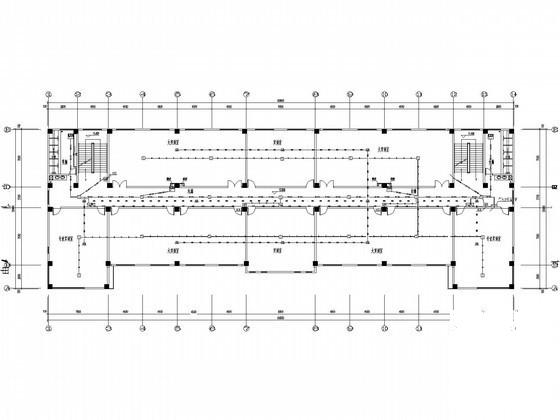

四层火灾报警平面图

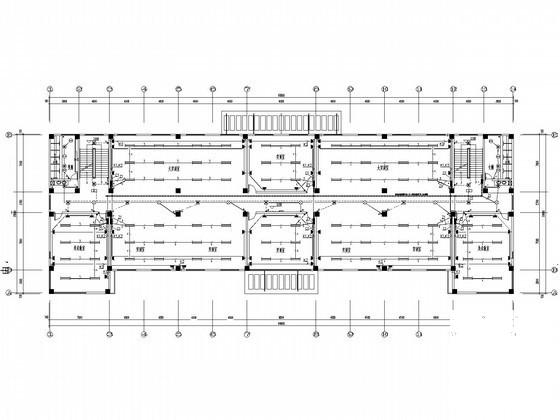

照明配电箱系统图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 4层学校综合教学楼电气施工CAD图纸 - 1
    第 1 张图
  • 4层学校综合教学楼电气施工CAD图纸 - 2
    第 2 张图
  • 4层学校综合教学楼电气施工CAD图纸 - 3
    第 3 张图
  • 4层学校综合教学楼电气施工CAD图纸 - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
