34层框支剪力墙多塔住宅楼结构施工图纸

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑,超高层建筑
  • 建筑地上层数:34层
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架,剪力墙,框架剪力墙
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:甲级,乙级
  • 抗震设防烈度:6度抗震
  • 风压:0.33kN/平方米
  • 参考图纸:63张
  • 设计年代:近代

附件详情

三栋塔楼分别为34层,20层,18层,共用大底盘裙房,地下2层。采用桩筏基础。包括:结构设计总说明、基础平面布置图、基础梁平面布置图、基础、地梁大样及基础说明、柱网布置图、柱墙详图、 平面布置图 、板配筋图、梁配筋图、楼梯施工图共63张图纸。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

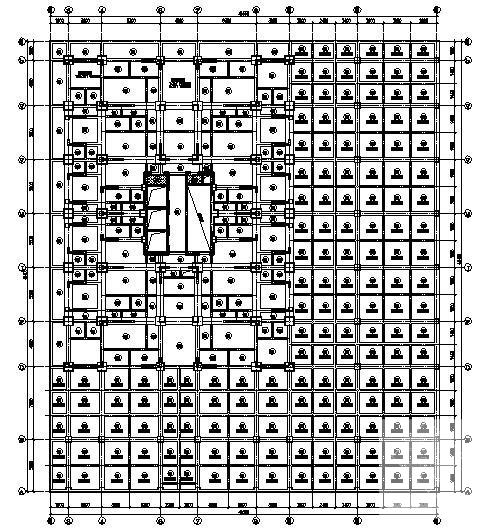

  • 框支剪力墙结构 - 1
    框支剪力墙结构 - 1

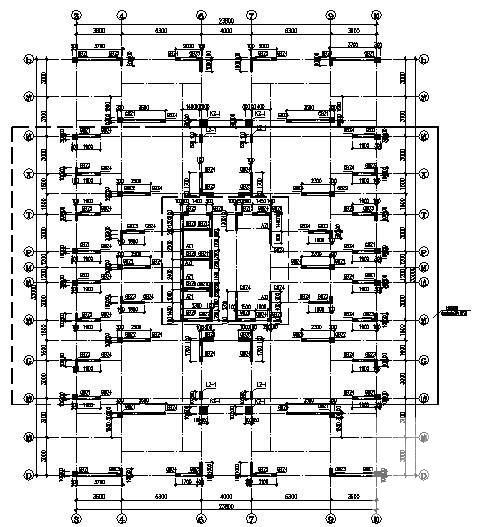

  • 框支剪力墙结构 - 2
    框支剪力墙结构 - 2

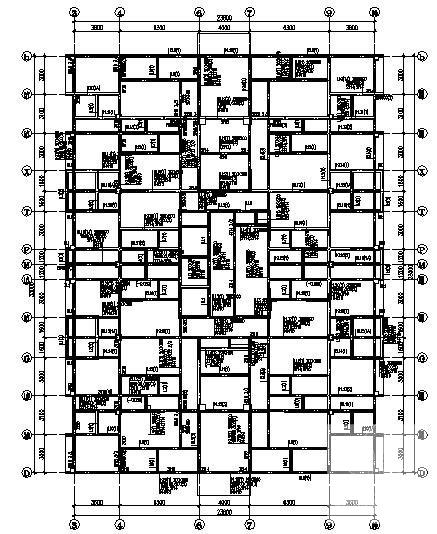

  • 框支剪力墙结构 - 3
    框支剪力墙结构 - 3

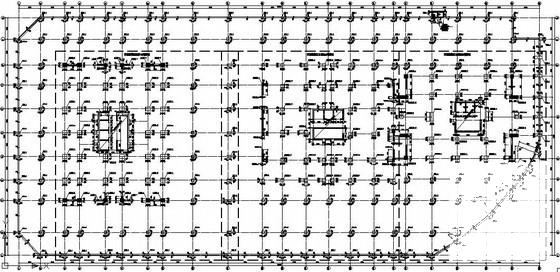

  • 框支剪力墙结构 - 4
    框支剪力墙结构 - 4
以上是部分截图,请下载附件后查看完整高清内容
