2层100平米水泵房建筑结构全套施工图纸

  • 建筑类别:其他
  • 建筑高度类型:多层建筑
  • 建筑地上层数:2层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 结构安全等级:二级
  • 抗震设防烈度:7度抗震
  • 参考图纸:11张
  • 设计年代:近代

附件详情

该项目是水泵房项目,建筑面积100平方米,深度3.55m,框架结构,7度设防。

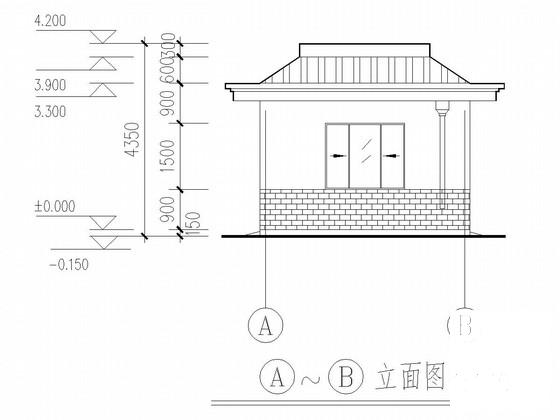

建筑图包括:建筑施工图说明,平面图,立面图,剖面图,详图,共计3张。

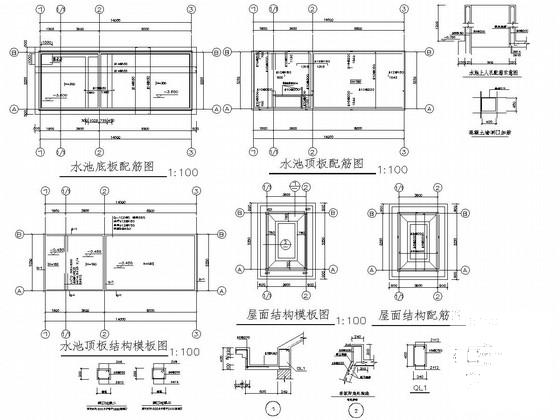

结构图包括: 结构设计说明 ,水池底板、顶板配筋图,模板图,共计2张图。

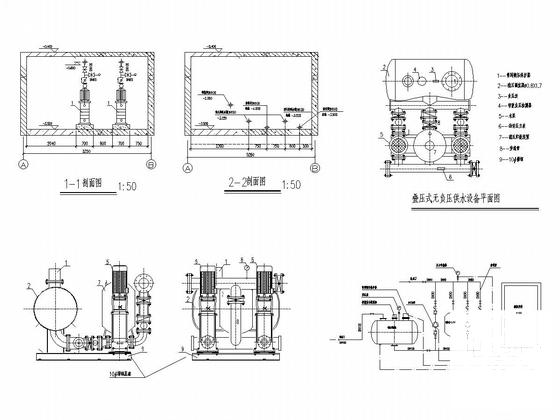

给排水图包括:设计施工说明,水泵房 水池 平面布置图 ,叠压式无负压供水设备平面图,叠压式无负压供水设备原理图,3张图。

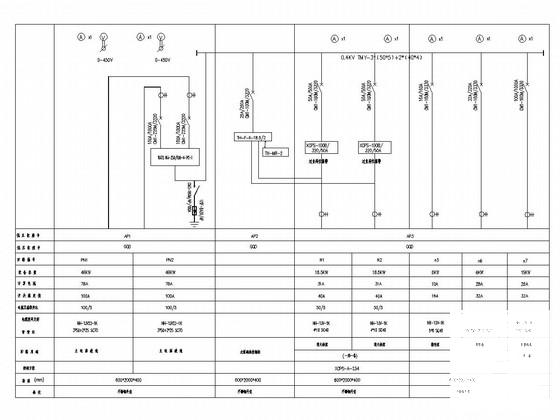

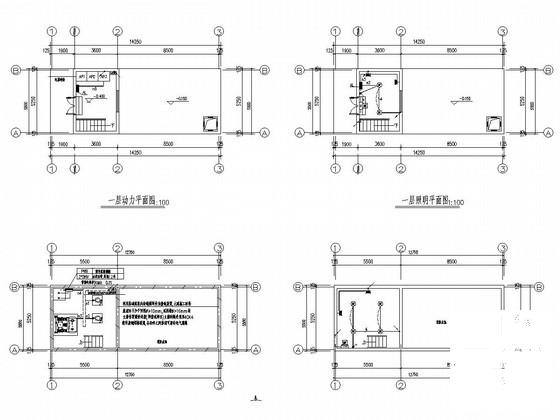

电气图包括: 电气设计 说明,地下动力平面图,一层 照明平面图 ,原理图,共计3张图。
分享投稿时间:近几年8月。

水泵房结构图

水泵房照明图

水泵房给排水图

水泵房电气图

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源
  • 水泵房施工图纸 - 1
    水泵房施工图纸 - 1
  • 水泵房施工图纸 - 2
    水泵房施工图纸 - 2
  • 水泵房施工图纸 - 3
    水泵房施工图纸 - 3
  • 水泵房施工图纸 - 4
    水泵房施工图纸 - 4
  • 水泵房施工图纸 - 5
    水泵房施工图纸 - 5
以上是部分截图,请下载附件后查看完整高清内容
