30班3层中心小学教学楼建筑结构全套施工图纸

  • 建筑类别:教育
  • 建筑高度类型:多层建筑
  • 建筑地上层数:3层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 钢筋混凝土结构:框架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:7度抗震
  • 风压:0.35kN/平方米
  • 雪压:0.45kN/平方米
  • 参考图纸:35张
  • 设计年代:近代

附件详情

该项目是30班六年制完全小学项目,工程共三层(局部四层),均为办公室和学生教室,现浇钢筋混凝土框架结构。总建筑设计面积:5748.72平方米,抗震设防烈度为7度,采用墙下钢筋混凝土柱下独立基础,基础设计等级为丙级。
结构专业该资料包含:结构设计总说明,基础 平面布置图 ,基顶至坡屋面柱平法施工图,板配筋图,梁平法施工图,隔热层配筋图,坡屋面图,楼梯图等共计14张图。
建筑专业该资料包含: 建筑施工图设计 总说明,平面图,立面图,剖面图,墙身大样,节点大样,标准教室大样,卫生间大样等共计21张图。
分享投稿时间:近几年4月。

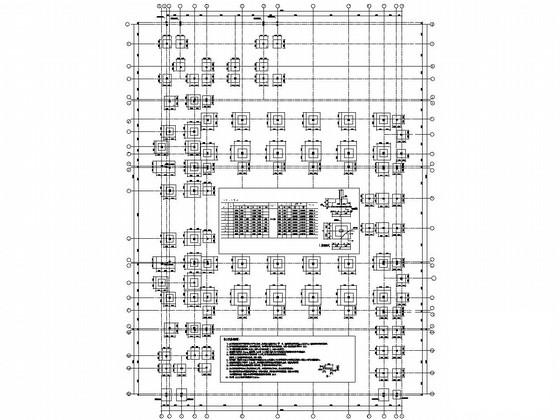

基础平面布置图

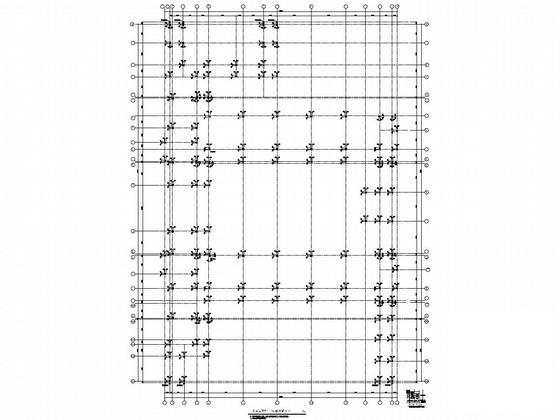

基顶至坡屋面柱平法施工图

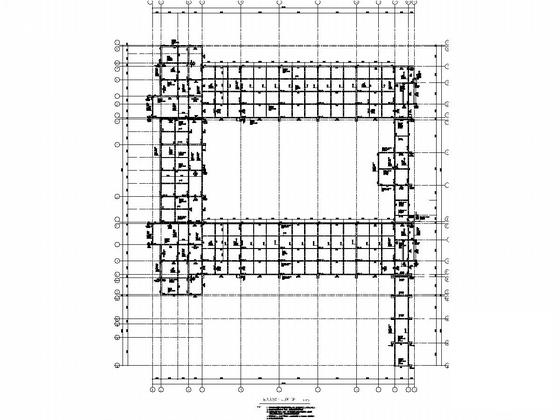

隔热层梁平法施工图

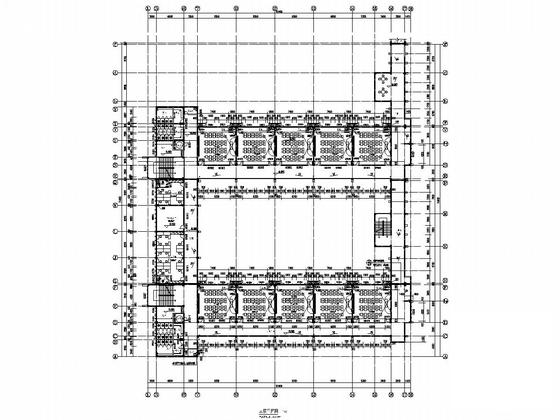

三层平面图

节点大样

标准教室平面放大图

三层板配筋图

以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源
  • 建筑施工图全套图纸 - 1
    建筑施工图全套图纸 - 1
  • 建筑施工图全套图纸 - 2
    建筑施工图全套图纸 - 2
  • 建筑施工图全套图纸 - 3
    建筑施工图全套图纸 - 3
  • 建筑施工图全套图纸 - 4
    建筑施工图全套图纸 - 4
  • 建筑施工图全套图纸 - 5
    建筑施工图全套图纸 - 5
  • 建筑施工图全套图纸 - 6
    建筑施工图全套图纸 - 6
  • 建筑施工图全套图纸 - 7
    建筑施工图全套图纸 - 7
  • 建筑施工图全套图纸 - 8
    建筑施工图全套图纸 - 8
以上是部分截图,请下载附件后查看完整高清内容
