13000平米18层剪力墙高层住宅楼结构施工图纸

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:18层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙
  • 基础形式 :筏形基础
  • 结构安全等级:二级
  • 地基基础设计等级:甲级
  • 抗震设防烈度:7度抗震
  • 风压:0.35kN/平方米
  • 雪压:0.60kN/平方米
  • 地下室功能:车库
  • 参考图纸:18张
  • 设计年代:近代

附件详情

该项目是高层住宅楼项目,地上18层,剪力墙结构,地下一层,建筑总高度(室外地面至屋面檐口)为52.500,总建筑设计面积:13079.6平方米,筏板基础,基础设计等级为甲级,抗震设防烈度为7度。

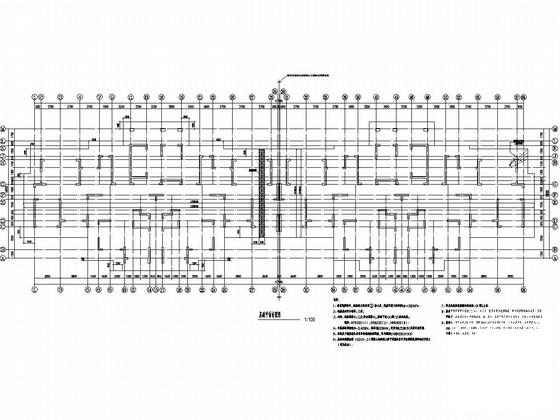

该资料包含:结构设计总说明,基础平面布置图,剪力墙平法施工图,剪力墙柱表,梁平法施工图,结构 平面布置图 ,大样详图, 楼梯详图 等共计18张图。
分享投稿时间:近几年6月。

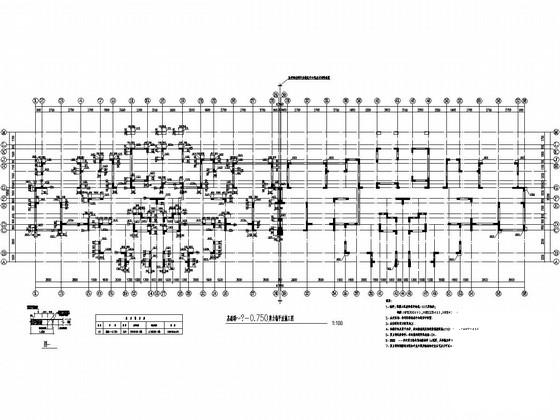

基础顶~-0.750剪力墙平法施工图

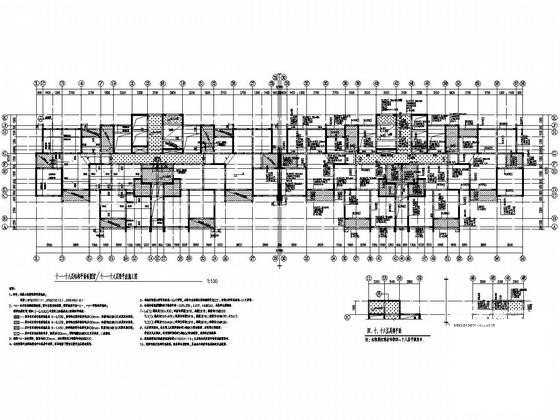

十一~十八层结构、梁平面布置图

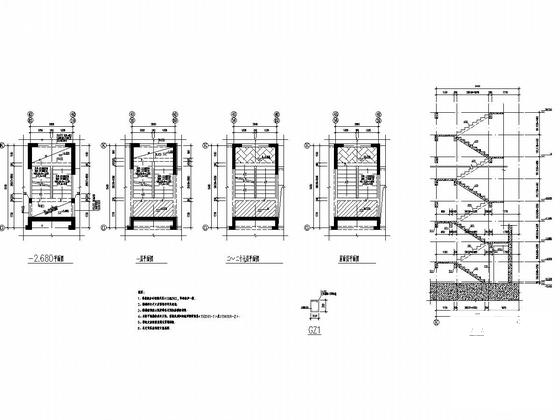

楼梯详图

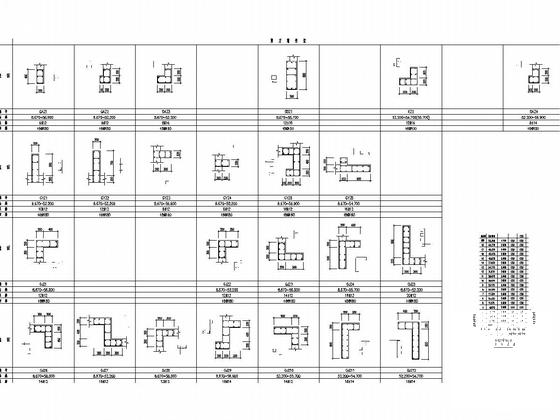

8.670~56.900剪力墙柱表

大样详图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 13000平米18层剪力墙高层住宅楼结构施工图纸 - 1
    第 1 张图
  • 13000平米18层剪力墙高层住宅楼结构施工图纸 - 2
    第 2 张图
  • 13000平米18层剪力墙高层住宅楼结构施工图纸 - 3
    第 3 张图
  • 13000平米18层剪力墙高层住宅楼结构施工图纸 - 4
    第 4 张图
  • 13000平米18层剪力墙高层住宅楼结构施工图纸 - 5
    第 5 张图
  • 13000平米18层剪力墙高层住宅楼结构施工图纸 - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
