局办公楼暖通CAD施工图纸

搜索更多资源
  • 设计说明：有
  • 建筑类别：办公
  • 建筑高度：多层建筑
  • 设计内容：空调,通风,采暖,冷热源
  • 冷热源：电动压缩式冷水机组
  • 空调系统：全空气系统
  • 水系统：双管制
  • 送风方式：侧面送风

一.采暖系统概述:
1.采暖形式采用低温地面辐射采暖.电气用房采用光排管散热器采暖，楼梯间采用四柱760型散热器.
2.低温地面辐射采暖热媒为55~45℃热水,由小区热网提供.供热方式为连续采暖.
采暖系统需经当地有关部门确认采暖供回水温度后方可施工.供暖系统分为两个区，低区1-5层，
高区为6层以上。低区工作压力为0.35MPa，高区工作压力为0.55MPa.
3.系统热负荷及阻力损失: Q=550.2kw,H=50kpa.采暖面积热指标51.2w/m2.
二.管材,阀门:
1.地热系统集分水器前采用焊接钢管,管径小于或等于32毫米,采用螺纹连接;管径大于32毫米,
采用焊接或法兰连接.埋地部分采用PE-RT管材.垫层内不得有接头.采暖干管低处设泄水,高处设排气.
地热管材均为PE-RT管材,管间距均按图敷设,规格为D20X2.
2.采暖系统中的关闭阀门,管径<50毫米均采用铜质球阀,>50毫米采用金属硬密封碟阀,
工作压力均为P=1.6MPa,采暖系统回水干管分环汇合前均设有手动流量调节阀.
3.每根回水立管底部设T40H-16型手动调节阀.采暖系统中的关闭阀门应严格按施工图要求安装。
三.图纸展示
采暖系统图（一）
楼梯间前室加压送风系统原理图

机房层采暖加压送风平面图
一层采暖通风平面图
一层采暖干管平面图

以下是附件的其中一部分截图，共1张，您也可以 搜索 更多您想要的资源

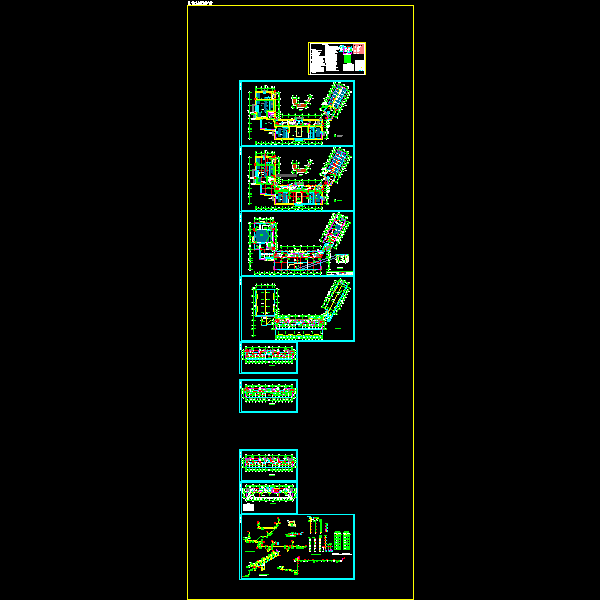

  • 局办公楼暖通CAD施工图纸 - 1
    第 1 张图
以上是部分截图，请下载附件后查看完整高清内容
