顺义区地方税务局办公楼电气CAD施工图纸

一、项目概要: 该项目为北京市顺义区地方税务局后沙峪所工程,建筑面积2150m ,总高度11.65m。地上三层,建筑结构形式为框架结构,独立基础。

二、设计范围: 380/220V动力配电系统、电气照明系统、防雷及安全保护接地系统、 、有线电视系统、综合布线系统。

三、380/220V配电系统:

1、供电方式:本建筑物的负荷分级:消防负荷及应急照明为二级负荷,其余为三级负荷,由室外引来一路低压380V/220V电源,进线处做重复接地,接地电阻小于1欧姆。

2、整个工程电力、照明配电系统采用TN-C-S系统。配电室设在一层,如图所示。在配电室内设3面动力配电柜。

3、在每层分别设置照明配电箱;纳税大厅、多功能厅、娱乐厅和厨房分别单独设置配电箱;每层电茶

炉处做电源插座箱。

4、配电室内的配电柜落地安装,下设10#基础槽钢。出线回路均埋地敷设至适当位置再沿墙引上至各用电配电箱。

5、设在走道内的配电箱均暗装,箱底距地1.4米;电茶炉电源配电箱箱底距地0.5米。

6、配电箱配电采用放射式或树干式相结合的配电方式。

7、所有电力电缆、导线均采用交联聚氯乙烯绝缘电缆或聚氯乙烯绝缘电线,穿镀锌钢管保护,沿地面、楼板或墙暗敷设。与消防有关的重要设备,其线路敷设选用阻燃型铜芯电缆或电线。

四、电气照明系统:

1、光源:主要采用高显色性荧光灯,均要求配置电子镇流器或电感镇流器加配电容补偿,功率因数达到0.9。卫生间及楼梯间等吸顶灯均选用节能型光源。

2、照度要求: 办公室:300lx;大厅:300lx;走道、库房等:100lx;

图纸展示

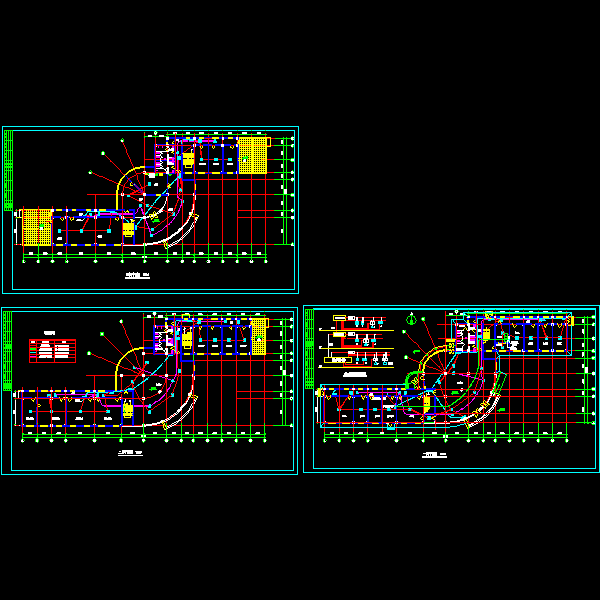

动力平面图

二层

二层

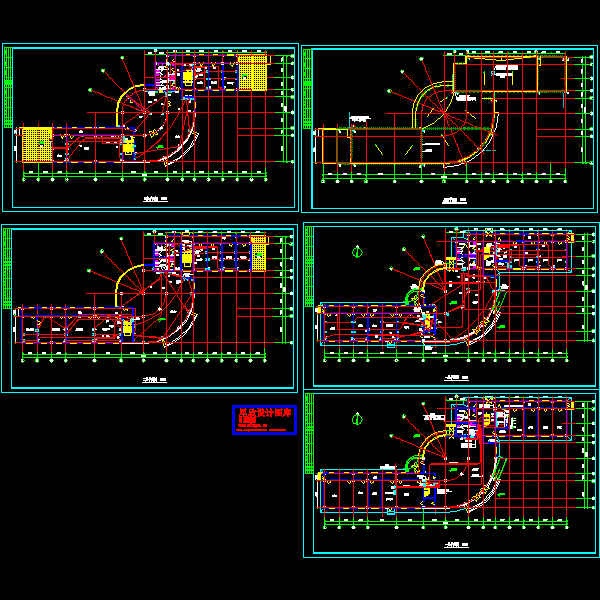

三层火灾报警平面图

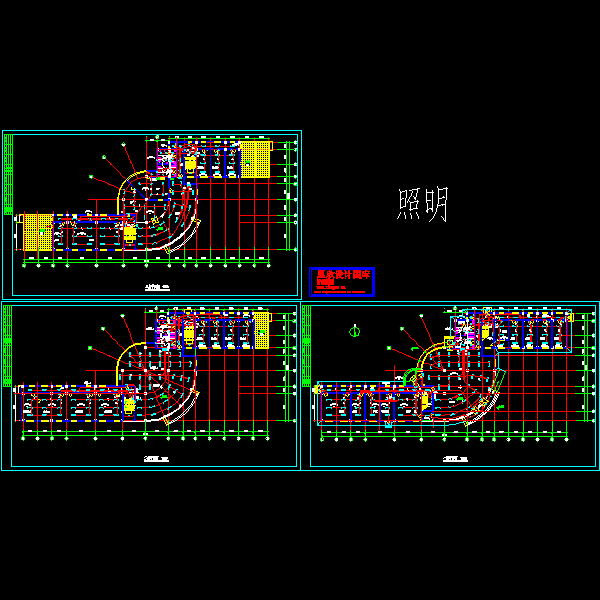

三层平面图

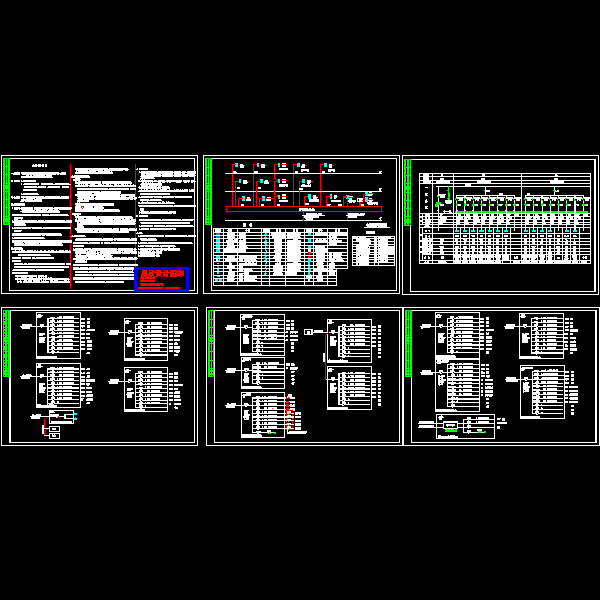

系统图

系统图2

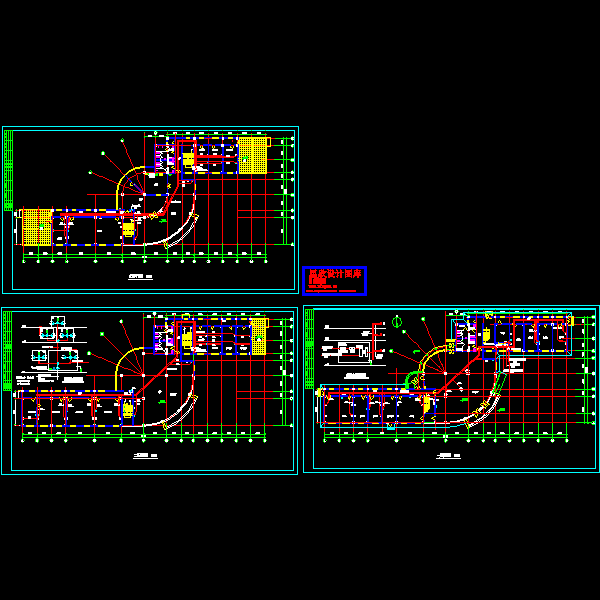

一层动力平面图

一层火灾报警平面图
