“红星国际广场”项目

一、设计依据

1、建筑概况

红星国际广场A地块住宅项目。项目地上为高层住宅洋房,地下含一层地下停车场；

二、设计范围

该资料包含红线以内的以下内容:

1. 监控系统

2. 门禁及可视对讲系统

3. 背景音乐系统

4. 车辆管理系统

5. 人行管理系统

6. 电梯五方通话系统

7. 红外对射周界系统

8. 一卡通系统

9. 非机动车充电系统

10. 智能化基础网络

11. 机房工程

12. 系统供电

13. 系统防雷接地及电源防护

三、各子系统设计说明

1、监控系统

为加强园区安全防范,并在事件发生后能有效的进行线索查询,本园区在主要出入口、园区道路、景观区、单元大堂、电梯轿厢、地下车库、监控中心等重要场所设置不同类型的网络摄像机。

(1)监控中心设置在5#楼一层。

(2)本系统由网络摄像机、交换机、高清解码器、NVR、液晶监视器、拼接屏等设备组成,实现由前端录像到末端存储、显示及管理。

(3)所有摄像机选型清晰度应不低于130万像素。

(4)摄像机设置位置及数量:

A、园区公共区域、周边围墙及园区主要出入口共设置47台红外网络型枪机,5台球机;

B、地下车库设置95台红外网络型枪机;

C、电梯轿箱内设置电梯轿厢专用摄像机,共计54台;高层主体地下一层电梯前室或单元大堂设置红外网络半球摄像机,共计96台,监控中心设置半球摄像机1台；

四、图纸展示

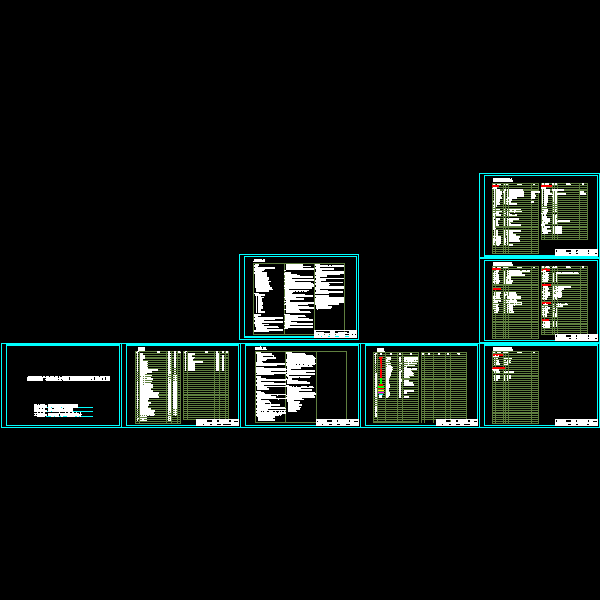

封面

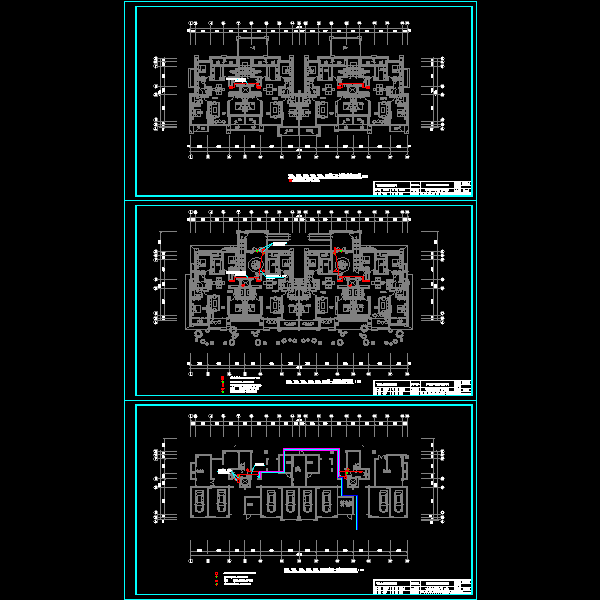

1#、3#、8#楼地下一层智能化平面图

2#、7#、6#楼对讲系统图

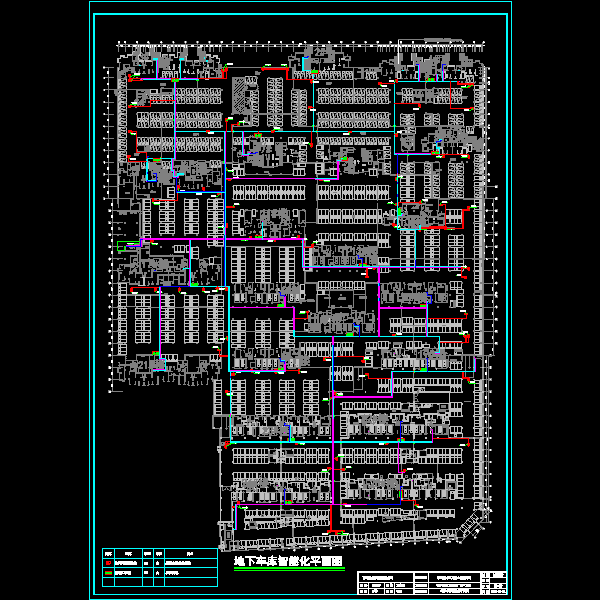

地下车库智能化平面图

监控系统图

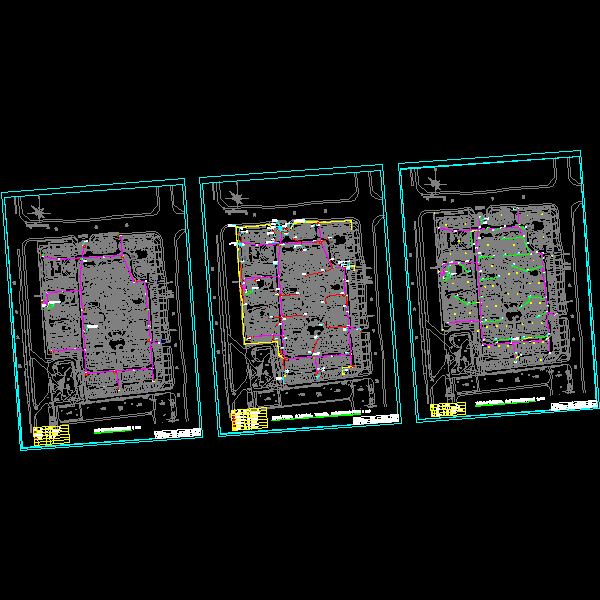

室外总平面智能化管网图

信号箱组网及取电图
