高层住宅电气CAD施工图纸

设计说明

一. 设计内容及范围:

1. 正常照明,火灾应急照明.

2. 动力设备供配电系统.

3. 消防报警及联动控制.

4. 防雷接地及等电位联结.

5. 单元防盗门电子对讲系统预埋穿线管.

6. 电话,有线电视等弱电系统

.二. 设计依据:

1. 民用建筑 JGJ/T16-92

2. 高层民用 规范 GB50045-95

3. 设计规范 GB50116-98

4. 建筑物防雷设计规范 GB50057-94

5. 住宅设计规范 GB50096-19996. 有关专业资料7. 建设单位提出的设计委托要求

.三. 供配电系统:

1. 电源: 该项目消防用电为一级负荷两路独立电源(220/380V一用一备)电缆直埋进户.

2. 低压配电系统接地形式为:TN-C-S系统.

3. 正常照明: 住宅单元采用树干式配电,其竖向采用预分支电缆沿电气管井敷设.

4. 应急照明: 树干式配电,两路电源在末级自动切换.

5. 消防电力: 消防电梯,正压送风机,电梯污水泵分别采用放射式供电.两路电源在末级自动切换.

四. 电能计量:

1. 住宅采取分户计量,分层设表箱(楼梯间内),每户设计用电容量为单相10KW.

2. 地下室照明按单元集中计量,住宅楼梯间及电梯前室照明单独设表集中计量.

3. 工作电源用电在配电室进线柜设集中计量电度表.

五. 配线及敷设:

1. 普通照明:水平干线采用YJV电缆沿地下室顶电缆桥架敷设,垂直干线选用预分支电缆沿电气竖井明敷设,支线选BV-500V导线穿阻燃塑料管保护沿墙,楼板暗敷.

2. 应急照明:干线选YJV-FR-1KV电缆及ZRBV-500V导线,穿SC钢管保护沿地.楼板暗敷设,支线选ZRBV-500V导线穿SC钢管保护沿墙.楼板暗敷,并要求保护层厚度不小于3cm.

3. 消防电力:至顶层机房干线选YJV-FR-1KV沿电缆桥架(水平)及竖井敷设,支线选ZR-BV-500V.导线穿SC钢管沿墙楼板暗敷,并要求保护层厚度不小于3cm,局部明敷时应涂耐火极限不小于1.5h.的防火涂料.

六. 设备符号及安装: 详见图例符号表

七. 灯具控制

1. 住宅部分楼梯间.电梯前室正常照明灯: 声光控制

2. 顶层:正常照明与应急照明兼用,设就地控制灯开关.

3. 低压配电室: 正常照明与应急照明兼用,设就地控制灯开关.

4. 应急照明灯.疏散指示: 由消防模块控制点亮(平时不亮)

八. 防雷:详见该资料其他说明.

九. 接地及等电位联结:详见地下层停车库电气设计说明.

十. 消防报警及联动控制:详见该资料其他说明.

十一. 其他:

1. 本图施工前应先通过消防及电业部门审批,确保无误后方可施工.

2. 本图施工前应由建设单位确认,确保无误后方可施工.

3. 配电线路超过30m或弯头过多时应加设穿线盒以利穿线.

4. 施工应注意暗装配电箱,灯具箱等应与土建密切配合下盒,避免遗漏后开洞影响墙体强度及美观.

5. 导线套管电缆桥架及封闭母线穿越墙体及楼板处,施工时应按规范要求做防火封堵.

6. 槽式电缆桥架刷耐火极限不小于1.5h的防火涂料.

7. 消防配电线路与正常配电线路在槽式电缆桥内敷设时用隔板分开.

8. 屋顶节日照明仅预留管路,具体由二次装修设计负责.

9. 该资料未尽事宜应按有关规范执行.

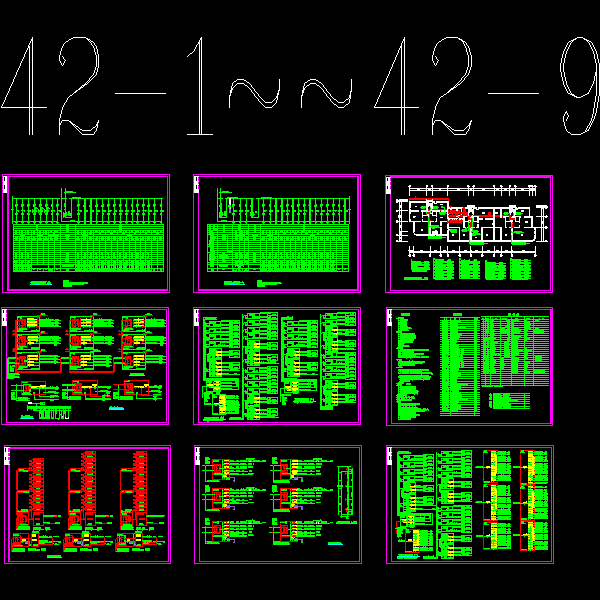

低压配电系统图

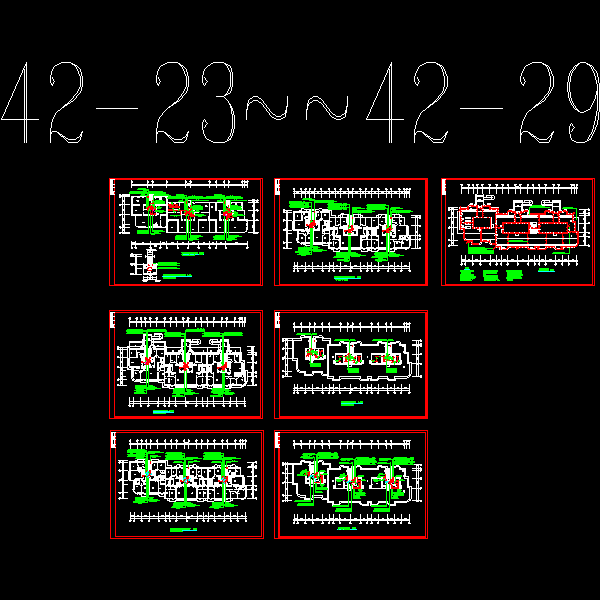

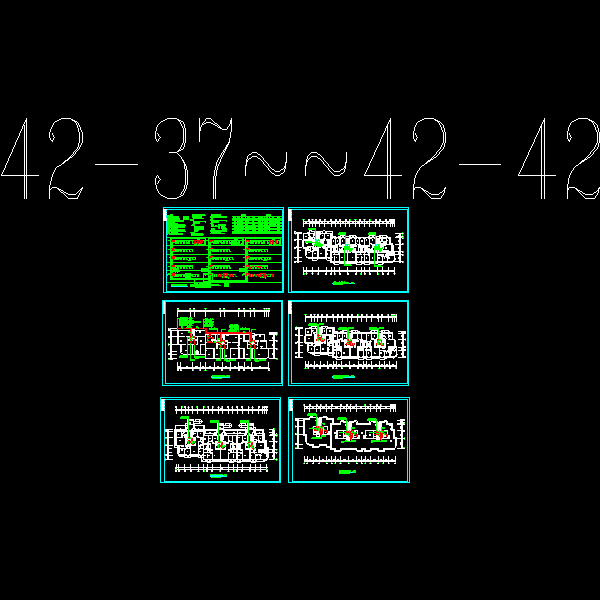

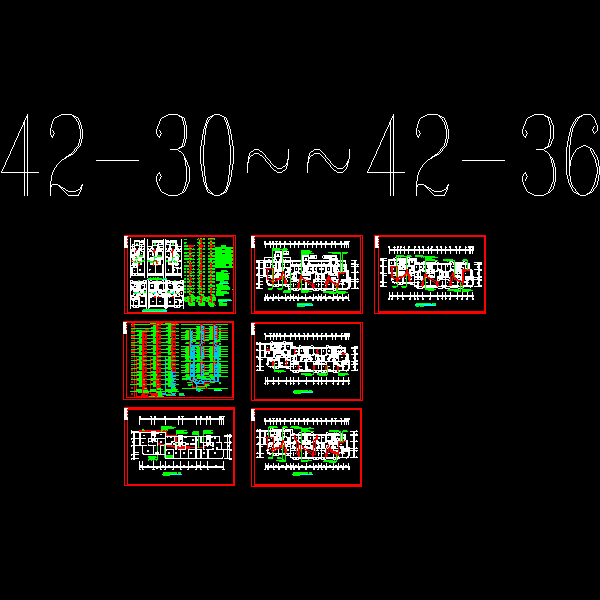

电话电视平面图

电气消防平面图

事故照明平面图

屋顶防雷平面图

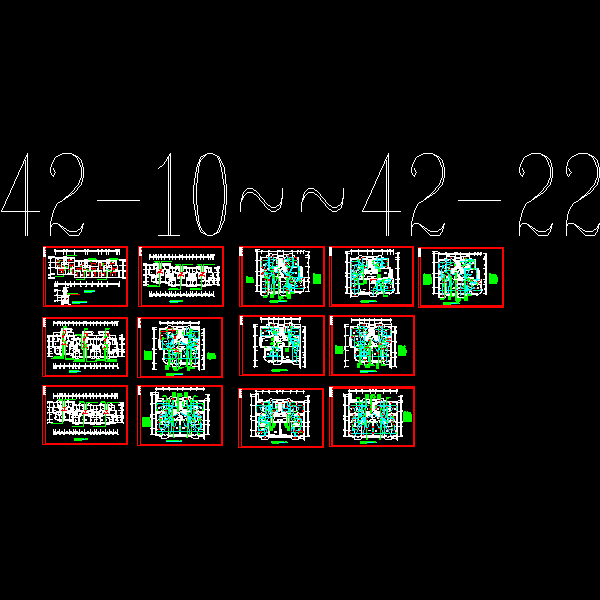

照明插座平面图

照明配电系统图
