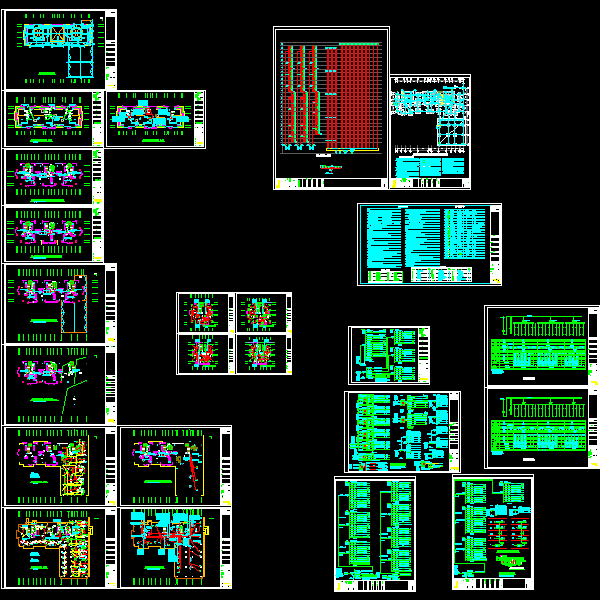

高层住宅电气CAD图纸

一.项目概要:

该项目为肇东市巴黎花园小区A2号楼,地上二十六层,建筑面积约18497.38平方米,建筑高度78.950米

该项目为一类高层建筑.各层均为钢筋混凝土结构现浇楼板.剪力墙结构.基础形式:桩基础

耐火等级:地上为二级,地下为一级。

二. 设计内容:

1. 电力配电系统; 2. 照明配电系统; 3. ; 4.防雷与接地系统;

5.弱电系统(电视,电话,宽带等)由甲方另行委托当地专业部门设计,不在该资料范围内.

三.负荷等级.供电电源及供电方式:

1.该项目为一类高层建筑,消防用电设备,消防电梯,事故照明用电负荷等级为一级,其余为三级;

2.该项目供电电源为380V/220V,采用双电源进户;工作电源引自室外箱式变;备用电源引自小区室外柴油发电机房.

3.供电方式:

该项目采用放射式与树干式相结合的供电方式;住宅用电采用树干式供电方式;对一级负荷消防用电设备,采用放射式供电;

前室加压送风机.消防电梯.事故照明采用双电源供电,一路引自配电室内工作电源进线配电系统,一路引自配电室内备用电源进户配电系统,末级切换,电气.机械联锁.

四.无功补偿及计量方式:

1.公共部分照明和电力分开计量;

2.商服供电建筑面积小于100平方米每户按6kW设计,建筑面积大于100平方米按8kW设计,建筑面积大于150平方米按10kW设计;每户一表,商服进户箱,计量表表箱设在一层电表间内.

3.住宅供电每户按4kW设计;住宅每户一表;集中设在电井及楼梯间内.

4.统一在室外箱式变设集中无功补偿装置

五. :

1.商服,配电室,电梯机房及风机房等房间照明采用荧光灯(T8)管;前室等场所采用高效节能灯;楼梯间采用声光控灯LED光源(带强切端子).

2.住宅客厅,卧室等照明采用节能型光源,该资料只预留灯位,具体由二次装修设计.但每个回路所带容量不许超过设计容量;

照明回路开关电流整定值不大于16A;照明功率密度值(LPD)每平方米不大于7W;

3.商服照度为300Lx,照明功率密度值(LPD)每平方米不大于12W,实际照明功率密度值(LPD)每平方米为7.2~10.2W. 车库照度为75Lx,

照明功率密度值(LPD)每平方米不大于4W.实际照度约为实际照明功率密度值(LPD)每平方米约为2.5W.实际照明功率密度值(LPD)每平方米约为2.5W.

4.事故照明:

(事故照明灯具均带由不燃材料制成的保护罩,均为应急型)

1)疏散指示标志灯,安全出口灯及地下室疏散指示灯为常明,

电梯前室.机房.楼梯间等均为事故兼正常照明,火灾时由消防控制中心强制点亮.

2).该项目应急灯,疏散指示灯及安全出口灯均为应急型,自带蓄电池.应急时间大于30分钟。

5.该资料所有灯具均为I类灯具.均设PE线.
