大学单身公寓强弱电CAD施工图纸

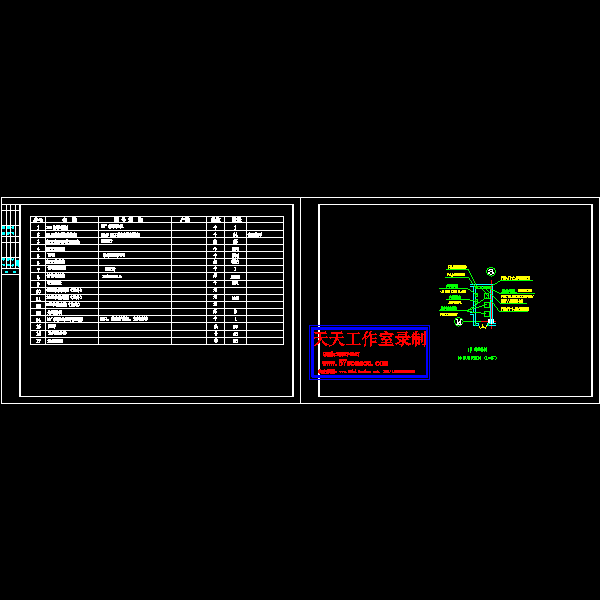

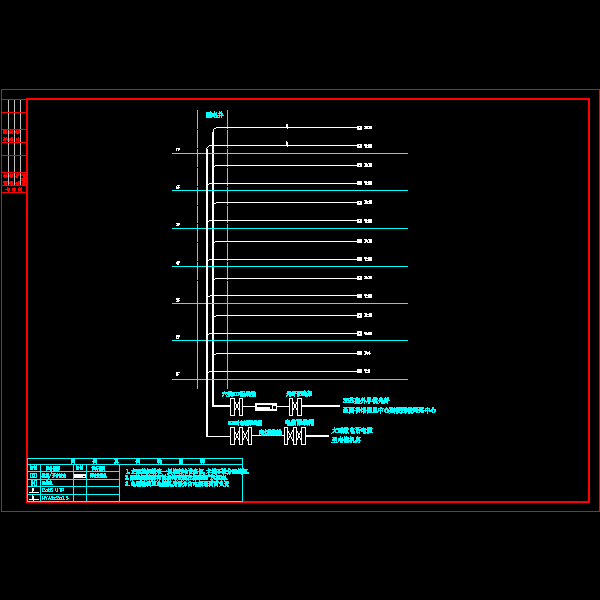

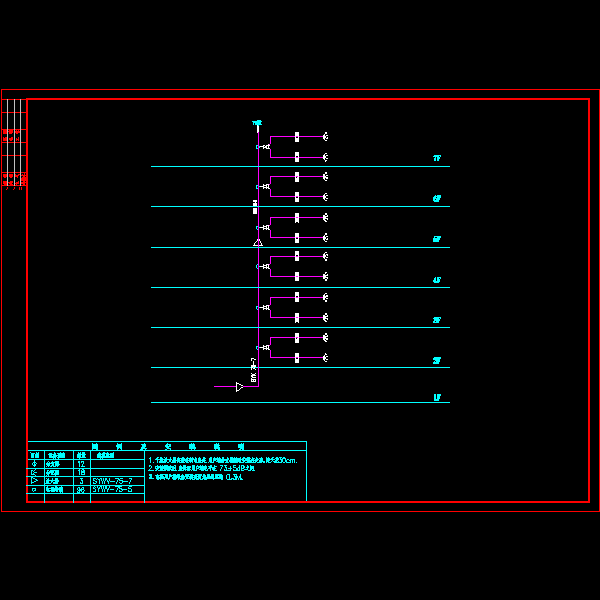

弱电设计说明

一、楼宇自动化控制系统

本系统楼宇自动化控制系统和智能建筑群集成管理系统已经是通过招标确定由北京江森总体承包,为保持楼宇自动化控制系统和智能大厦集成管理系统与 范围内容基本一致, 该资料根据每栋单体建筑的实际情况,控制中心设于电设备房,预留与上一级控制中心联接的通讯的接口。其主要功能如下:

1.监控站管理系统

1)系统密码操作权限管理;

2)系统信息动态画面显示;

3)系统集中操作功能;

4)系统故障报警及记录;

5)系统工程参数设定;

6)系统动态图形修改;

7)节假日时段设定;

8)历史趋势记录与报表打印功能;

9)开放式通讯协议。

2、建筑物冷冻水入口装置控制系统

为保证建筑物中空调机、新风机和风机盘管的按设定的参数运行,在每个采用大学城集中制冷的建筑物冷冻水入口处加装了稳压装置. 建筑物冷冻水入口装置系统主要有以下功能:

冷冻水供/回水温度与供水流量,并计算空调消耗实时冷量。通过变频泵的开关控制和泵的工作频率的控制,可以将冷冻水的供水压力保证在恒定的范围,以保证系统空调机、新风机和风机盘管的工作效率。并通过工作频率的返回值将BA系统报告当前变频泵的工作状况。

3、空调机自动控制系统

在空调机房内设DDC控制器,通过监测安装在机组回风管上的温度传感器并与设定值做比较,自动调节通过表冷器盘管内的水流量以保持室温在设定值范围内。电动阀与风柜风机启动器连锁,当风机停止运行时,电动阀亦同时关闭。

空气过滤网的透气度由空气压差开关检测,当滤网两侧之压差超出设定值时,空气压差开关启动报警器,表明滤网须清扫或更换。

空调机组可在中央控制室内开启和关断,或按预定的时间表启停,以达到集中管理与节能的目的。

4、新风机自动控制系统

与空调机组的控制基本相同,但温度传感器置于新风柜下游的送风管内。控制回水管上的电动二通阀开度,自动调节通过表冷器盘管内的水流量以保持送风温度在设定值范围内。电动阀与风柜风机启动器连锁,当风机停止运行时,电动阀亦同时关闭。

空气过滤网的透气度由空气压差开关检测,当滤网两侧之压差超出设定值时,空气压差开关启动报警器,表明滤网须清扫或更换。

新风机组可在中央控制室内开启和关断,或按预定的时间表启停,以达到集中管理与节能的目的。
