3层大型知名休闲区建筑群电气CAD施工图纸(154张图)

  • 建筑类别:住宅, 别墅, 办公, 酒店
  • 建筑高度:多层建筑
  • 地上层数:3层
  • 地下层数:3层
  • 图纸设计深度:施工图
  • 参考图纸:154张
  • 图纸年代:近代
  • 地下室用途:设备用房
  • 节点大样:防雷接地, 配电箱
  • 负荷等级:二级
  • 防雷等级:第三类
  • 火灾保护分级:二级
  • 安全防范:三级
  • 有线广播:火灾应急
  • 接地方式:TN-S
  • 项目地址:四川
  • 强电设计: , 配变电所, 应急电源, 低压配电, 电气照明, 建筑物防雷, 接地安全
  • 弱电设计: , 入侵报警系统, 出入口控制系统, 综合布线系统

附件详情

该项目为大型休闲区建筑群项目,主要建筑类别为综合楼、别墅、酒店,主要功能为休闲娱乐。其中综合楼,地下2层,主要为车库和设备用房,地上3层,建筑结构形式为框架结构,为多层公共建筑。该项目为坡地建筑,负一层为自然层,负二层能直通室外。该项目变配电房,柴油发电机房,消防控制室,弱电机房设置在地下室负二层。该项目由1栋多层综合楼,7栋A型单层,6栋B型单层酒店,和6户多层别墅住宅组成。综合楼用电负荷等级为二级,采用一路10KV电源 柴油发电机供电。其它单体建筑采用为三级负荷采用一路380V低压电源供电。内容包含:电气设计说明、高压配电系统、变配电室平立剖、低压配电系统、二次回路接线图、照明平面、插座平面、动力平面图、火灾自动报警系统及平面、弱电系统及平面。

休闲区

休闲区发电机组配电系统图

休闲区二次回路接线图

休闲区配电箱系统图

休闲区竖向干线系统图

休闲区火灾自动报警系统图

别墅插座平面图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

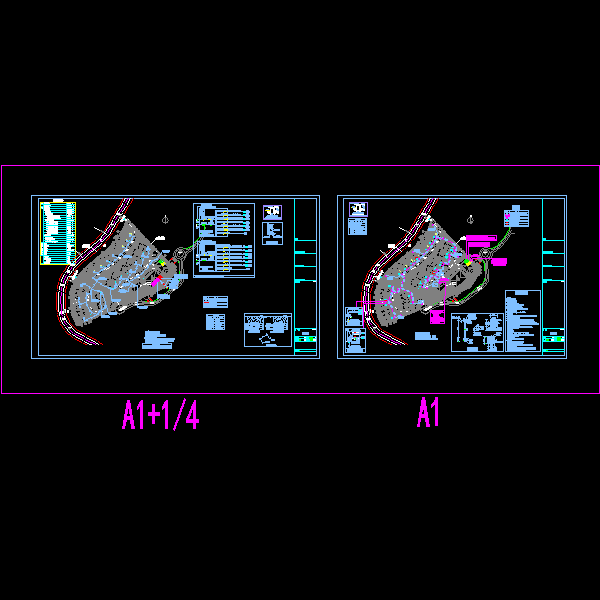

  • 3层大型知名休闲区建筑群电气CAD施工图纸(154张图) - 1
    第 1 张图

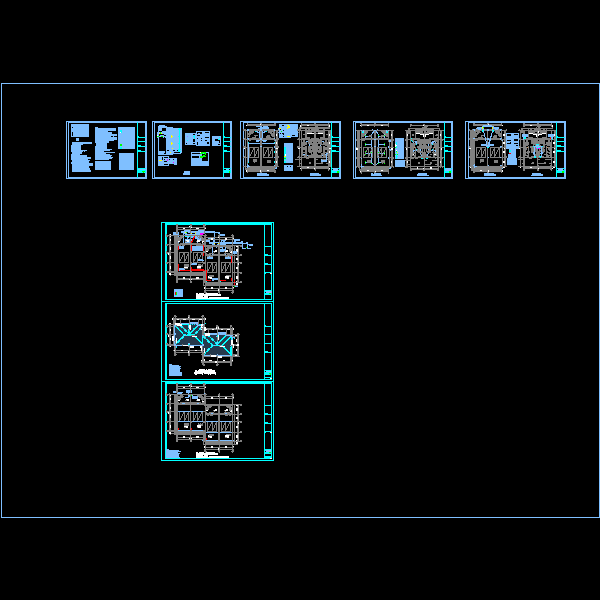

  • 3层大型知名休闲区建筑群电气CAD施工图纸(154张图) - 2
    第 2 张图

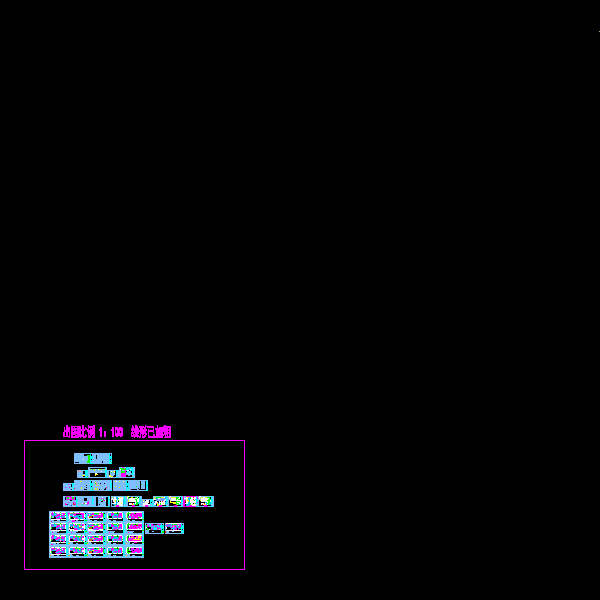

  • 3层大型知名休闲区建筑群电气CAD施工图纸(154张图) - 3
    第 3 张图

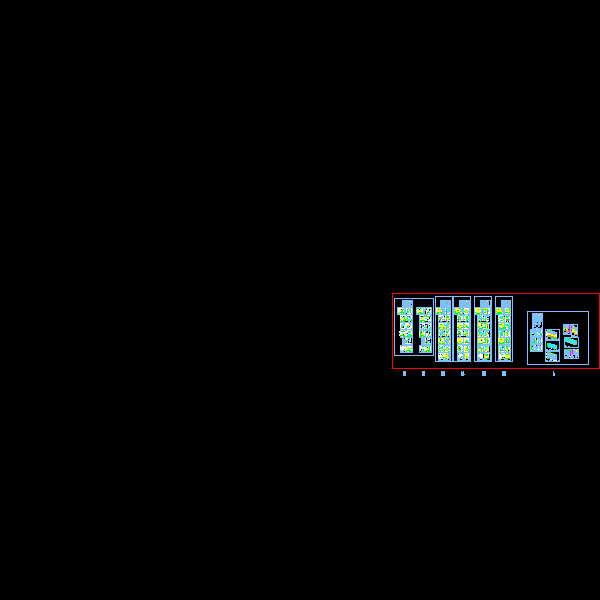

  • 3层大型知名休闲区建筑群电气CAD施工图纸(154张图) - 4
