7181平米6层酒店空调通风施工图纸

  • 设计阶段:施工图设计
  • 出图时间:近代
  • 设计内容:中央空调, 通风排烟
  • CAD版本:CAD2000
  • 参考图纸:14张
  • 建筑设计面积:7181平方米
  • 建筑地上层数:6层
  • 空调形式:全空气系统

附件详情

该项目总建筑面积为7181平方米,建筑总高度23.60m,建筑层数为6层,由一楼大堂、会议室、客房与二楼客房、餐厅、三-六楼客房组成。
全楼冬夏季均采用中央集中空调系统,夏季送冷风,冬季送热风,主机采用模块式风冷热泵机组。
一至六楼全空调系统采用全空气系统和空气与水系统的空调方式。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

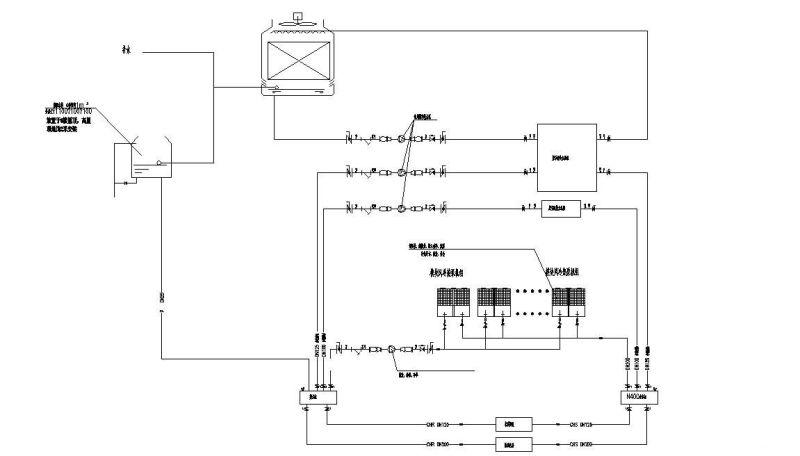

  • 酒店空调通风 - 1
    酒店空调通风 - 1

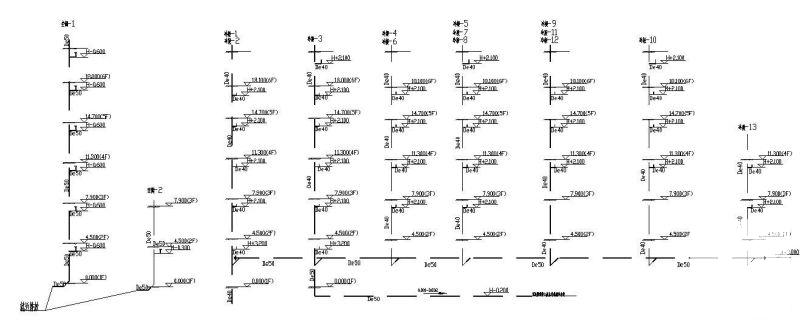

  • 酒店空调通风 - 2
    酒店空调通风 - 2

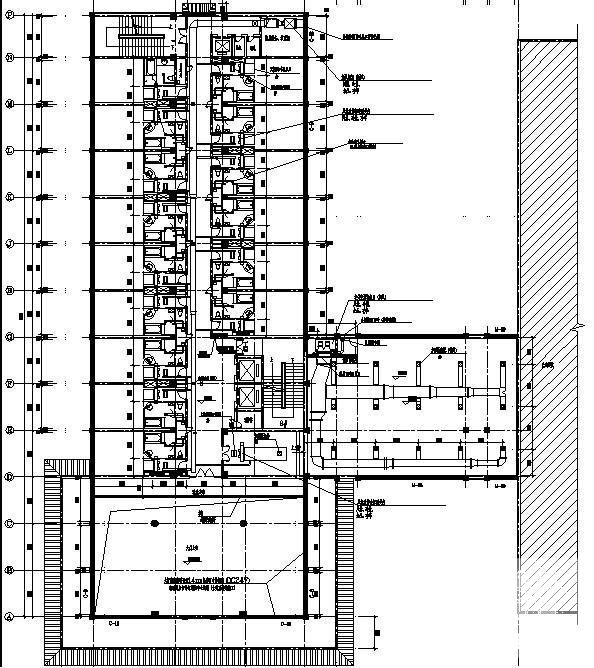

  • 酒店空调通风 - 3
    酒店空调通风 - 3

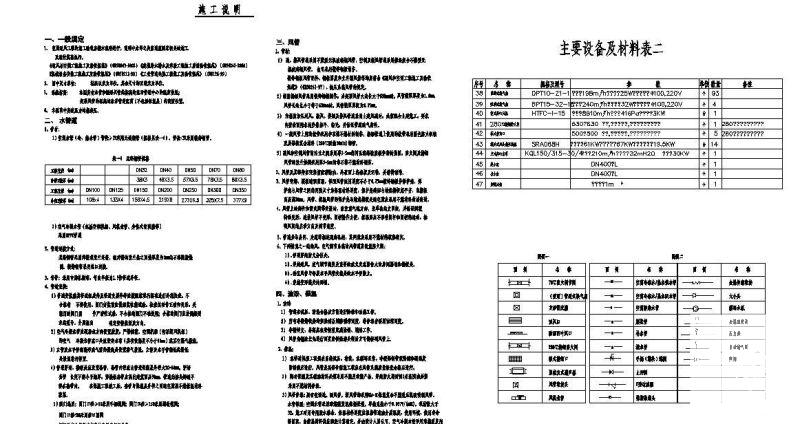

  • 酒店空调通风 - 4
    酒店空调通风 - 4
以上是部分截图,请下载附件后查看完整高清内容
