48836平米28层大厦空调通风施工图纸

附件详情

本建筑为一类高层建筑，地下为三层、地上为二十八层，总建筑面积48836m2，总高度100m。地下一、二、三为机动车停车库及部分设备用房（其中地下三层的部分面积在战时做为二等人员掩蔽所使用），一～四层为商务、餐饮等公共用房，五层为设备及管道层，六层为客房，七～二十二层为小型办公，二十三～二十八层为办公。

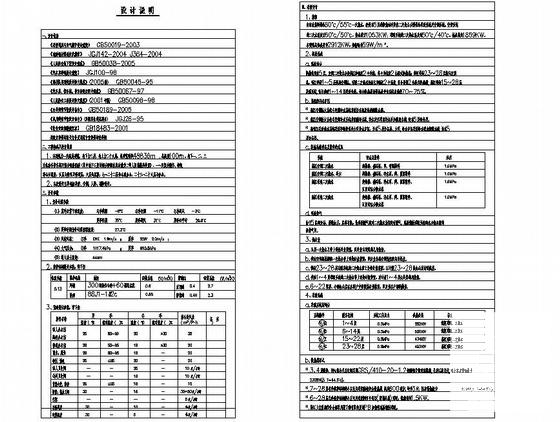

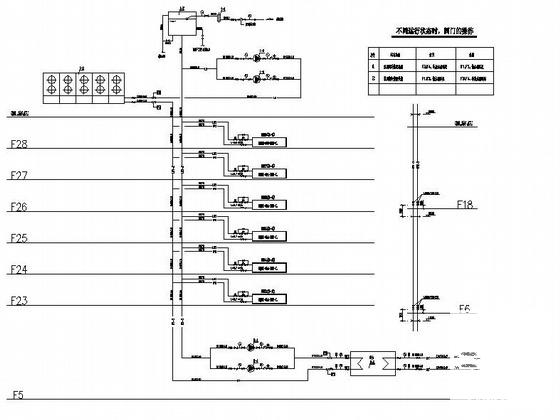

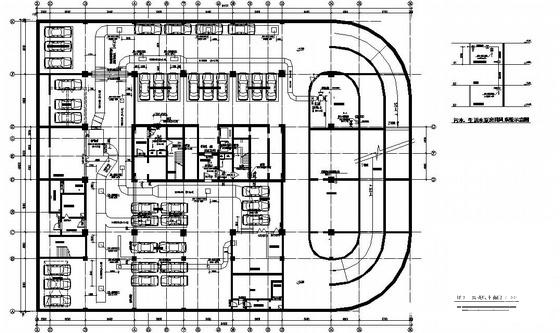

热源由市政热网供给80°C/55°C一次热水，经设在5层的换热站交换出二次热水分别供给采暖系统及空调系统。空调系统的二次水温度为60°C/50°C，热负荷为1053KW；采暖系统的二次热水温度为50°C/40°C，热负荷为1859KW。本建筑总热负荷为2912KW，热指标为59W/m2。该资料包含设计施工说明，空调通风平面图，空调水系统原理图等。
