166800平米地上31层大厦空调通风施工图纸

  • 设计详细说明:有
  • 建筑类别:商业
  • 建筑高度类型:高层建筑
  • 建筑设计面积:166800平方米
  • 建筑地上层数:31层
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 参考图纸:14张
  • 设计内容:空调,通风,采暖,防排烟,人防,其它
  • 冷热源:空气调节器
  • 空调系统:全空气系统,制冷剂系统
  • 采暖系统:散热器供暖
  • 水系统:双管制,同程式
  • 项目所在地:河南

附件详情

该项目为河南郑州某大厦,地上三十一层,地下两层,总建筑高度99.5米,总建筑面积为166800平方米。大厦商场的空调采用多联机系统,一至三层商场空调的室外机放在裙房屋顶上,商场的空调风系统采用四面出风嵌入式室内机加新风系统。本图纸为一至四层空调平面图,地下一层采暖平面图,机房通风设备图等。

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源

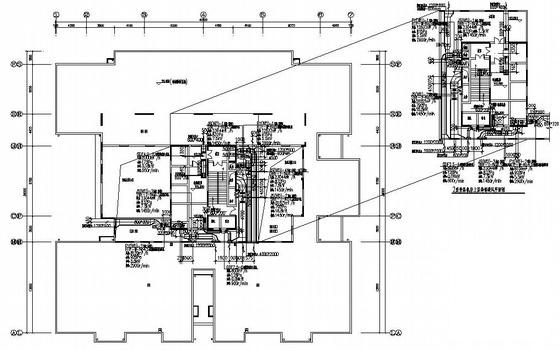

  • 通风空调施工图 - 1
    通风空调施工图 - 1

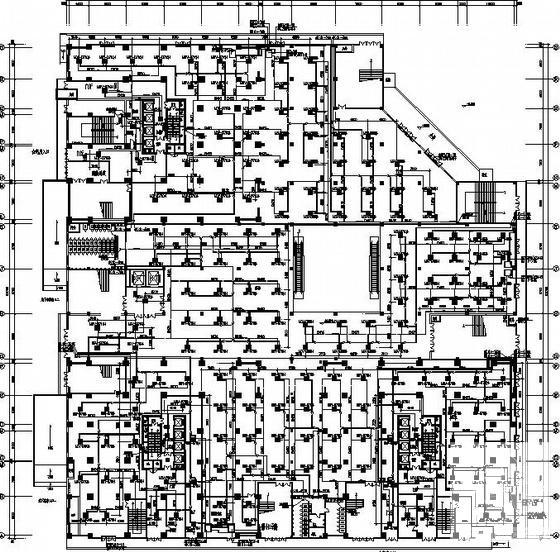

  • 通风空调施工图 - 2
    通风空调施工图 - 2

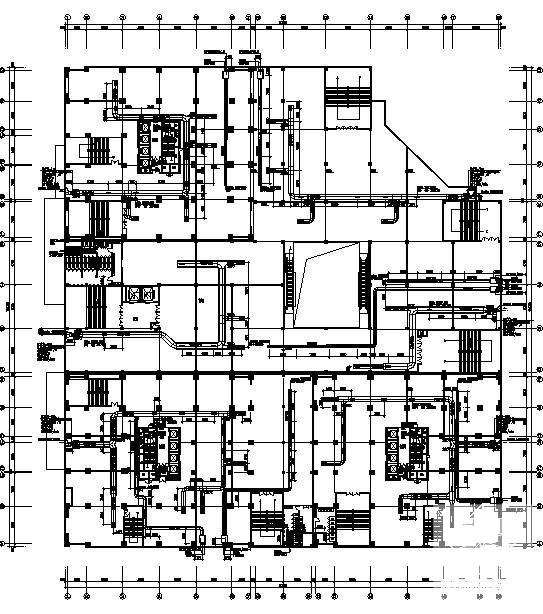

  • 通风空调施工图 - 3
    通风空调施工图 - 3
以上是部分截图,请下载附件后查看完整高清内容
