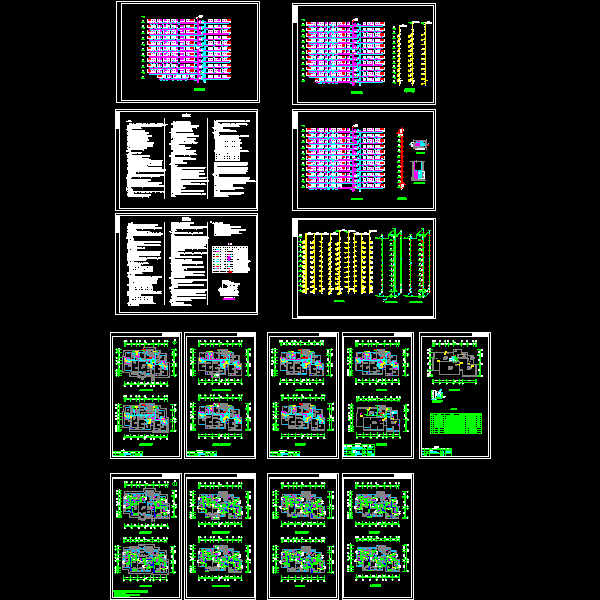

11层住宅给排水设计CAD施工图纸

附件详情

3#楼地上总建筑面积33640.77m ;4#楼地上总建筑面积3642.35m .建筑高度34.65m。地下一层与车库相连，详见地下车库设施平面图；地上11层，每层层高均为3.0m，做住宅；局部十二层为机房层，层高3.0m（局部3.4m、4.2m）。1. 水源：由东侧、南侧市政管网各引一路DN150给水管，在居住区内形成生活、消防合用环状管网，管网压力为0.30Mpa。2. 生活冷水供水方式及分区: 小区供水竖向共分两个区，低区、高区。低区：地下车库及地上一~六层住宅用水，市政给水管网直供；高区：七层以上住宅用水，由管网叠压供水设备供给。
