12层复式住宅给排水设计施工图纸

附件详情

本图只适合天正软件打开，如没有可在网下载.

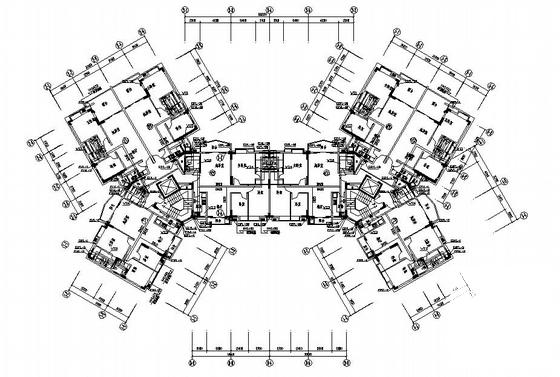

该项目地上2栋十二层,其中首二层及十一，十二层为复式，,三层至十层为标准层。每栋每层建筑面积约420平方米,总建筑面积约9660平方米，建筑高度约35米。属二类高层居住建筑.

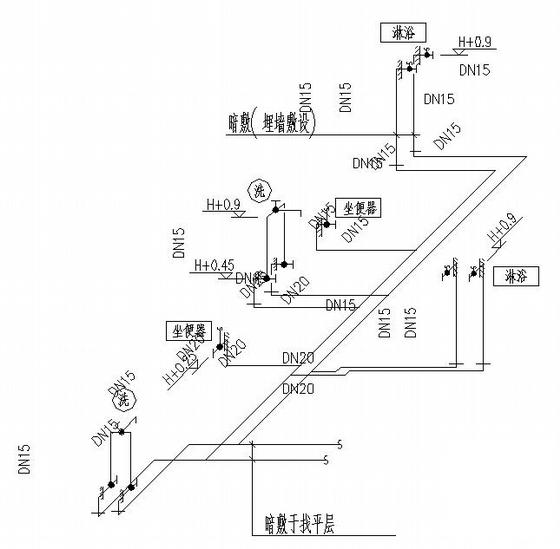

系统分区:给水系统沿竖向分为两个区,其中3-12层为高区,1-2层为低区, 高区由小区泵房变频供水，低区由市政管网直接供水。住宅水表设于户外管道井内,水表后管道沿垫层敷设入户.
消火栓系统设计秒流量:10l/S; 延续时间为2小时,无自喷系统。
