乡村道路工程CAD施工方案图纸设计40张(水泥混凝土路面)

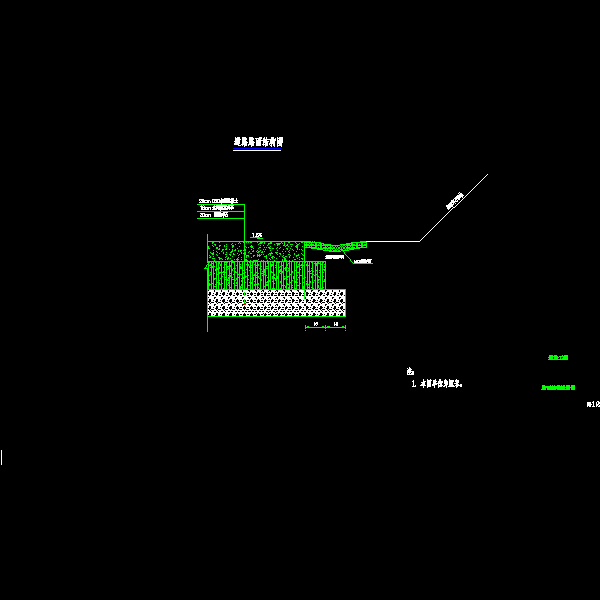

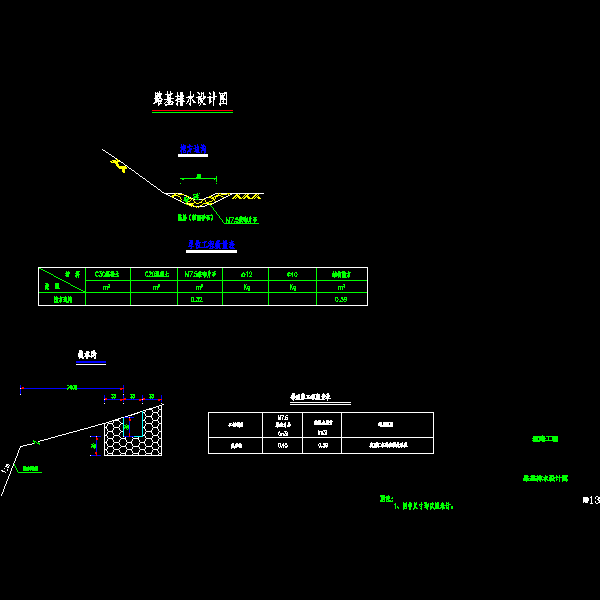

设计参数： 　　1)道路设计等级：乡村道路（参照城市支路 Ⅲ级标准及《农村公路建设指导意见》交公路发372号） 　　2)设计车速：20公里/小时 　　3)平曲线半径: 最小半径R=15m 　　4)纵坡：最小纵坡：0.301%,最大纵坡：4.889% 　　5)路面结构: 水泥混凝土路面结构 　　6)道路横坡: 车行道横坡1.5% 　　7)道路设计年限：15年 　　8)道路横断面型式：单幅路断面 　　9)路面设计荷载：BZZ-100 　　…… 　　该项目设计内容为：道路的平、纵、横、路基及路面设计。 　　混凝土板平面尺寸： 　　板块平面划分参照《水泥混凝土路面设计规范》之规定，结合路面实际情况及交叉口的平面布置、尺寸、形状等因素综合分析进行板块划分。除曲线路段及交叉口外，一般路段板块划分尺寸为5×4。 　　…… 　　排水设计： 　　路基排水主要通过两侧边沟来进行，边沟将汇集的路面水、路基边坡水排出。 　　在挖方路段设置V形边沟，以汇集路面水和边坡坡面水，用浆砌片石铺砌，沟底纵坡坡度一般不小于0.3%。 　　路基排水主要通过两侧边沟来进行，边沟将汇集的路面水、路基边坡水排入天然河沟或排水构造物中。 　　挖方路段，当边坡上方的自然坡面，且汇水面积较大时，在坡顶以外设置截水沟，并通过急流槽汇入自然沟渠。 　　…… 　　共40张，编制于2015年。
