大学体育馆结构设计施工大样图(独立基础,共67张)

  • 建筑类别:体育

  • 建筑高度类型:单层建筑

  • 图纸设计深度:施工图

  • 民用建筑设计使用年限:50年

  • 建筑设计结构形式:钢筋混凝土结构,钢结构

  • 钢结构:张拉弦结构

  • 基础形式 :独立基础,筏形基础

  • 结构安全等级:二级

  • 地基基础设计等级:乙级

  • 抗震设防烈度:7度抗震

  • 风压:0.65kN/平方米

  • 雪压:0.35kN/平方米

  • 参考图纸:67张

  • 设计年代:近代

附件详情

东北某大学体育馆结构图
该资料为:东北某大学体育馆结构图
地震设防烈度为 7度,设计基本地震加速度为 0.10g,设计地震分组为第一组。
设计基准期为 50年的基本风压值为 0.65KN/平方米 ,基本雪压 :0.35KN/平方米。
该项目采用筏形基础
该项目混凝土结构主要建筑设计结构形式:
体育主馆楼层结构采用现浇混凝土框架结构,看台板采用预制混凝土板。训练馆楼层结构采用现浇混凝土框架结构,楼层梁采用现浇预应力混凝土梁。地下室底板采用梁筏式基础。
该资料包含:
结构工程说明书、体育馆三维示意图、基础梁平面布置图、基础底板平面布置图、通风地沟平面图、1、2号汽车坡道大样图、基础详图、出口台阶配筋图、主馆AA、AB轴线斜柱及环梁配筋图、主馆AC、AD轴线斜柱及环梁配筋图、副馆斜柱及斜柱顶环梁配筋图、主馆梁配筋图、主馆看台梁平面布置图、主馆看台梁模板图、主馆看台梁 节点详图 、主馆屋面桁架上弦及上腹杆布置图、主馆屋面桁架下弦及斜腹杆布置图、主馆屋面桁架下弦内索结构布置图、桁架详图、主馆屋面檩条布置图、主馆幕墙钢结构布置图、主馆雨棚张弦梁布置图、主馆雨棚张弦梁详图、主馆雨棚张弦梁支座 节点图 、副馆柱 平面布置图 、副馆斜柱及斜柱顶环梁配筋图、副馆轴线斜柱及环梁模板图、副馆梁配筋图、副馆板配筋图、副馆预应力梁详图、副馆屋面钢结构布置图、钢柱支座 节点详图 、LT结构图、室内坡道结构图、地下室外墙留洞图共67张图纸。


2

3

4

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

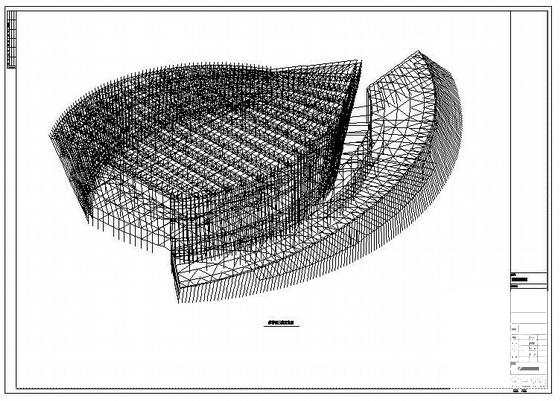

  • 大学体育馆设计 - 1
    大学体育馆设计 - 1

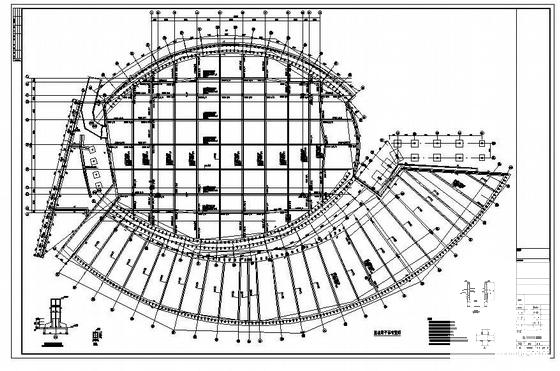

  • 大学体育馆设计 - 2
    大学体育馆设计 - 2
  • 大学体育馆设计 - 3
    大学体育馆设计 - 3
  • 大学体育馆设计 - 4
    大学体育馆设计 - 4
以上是部分截图,请下载附件后查看完整高清内容
