水池泵房结构设计施工图纸(混凝土结构,共3张)

  • 建筑类别:工业建筑
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:其他结构
  • 基础形式 :混凝土基础
  • 参考图纸:3张
  • 设计年代:近代

附件详情

墙体配筋平面图图、柱平面图、结构平面图共3张图纸。

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源

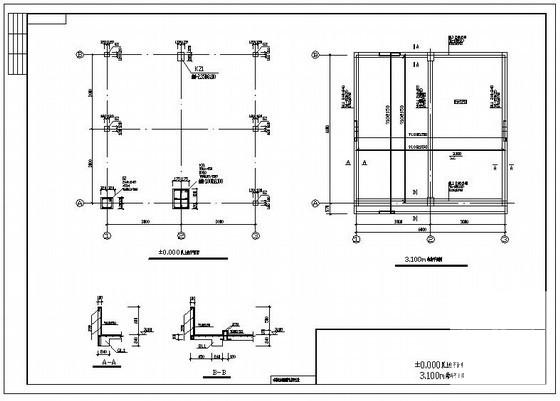

  • 混凝土水池施工图 - 1
    混凝土水池施工图 - 1

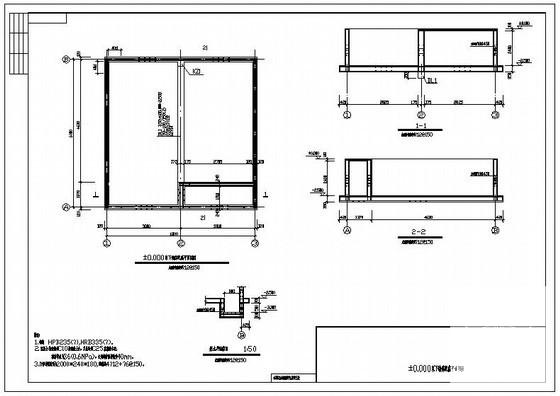

  • 混凝土水池施工图 - 2
    混凝土水池施工图 - 2
  • 混凝土水池施工图 - 3
    混凝土水池施工图 - 3
以上是部分截图,请下载附件后查看完整高清内容
