钢筋混凝土结构地下消防水池结构施工图纸,共2张

  • 建筑类别:工业建筑
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:其他结构
  • 特种结构:水池
  • 基础形式 :混凝土基础
  • 参考图纸:2张
  • 设计年代:近代

附件详情

  • 图纸制作规范,可参考!

附件详情

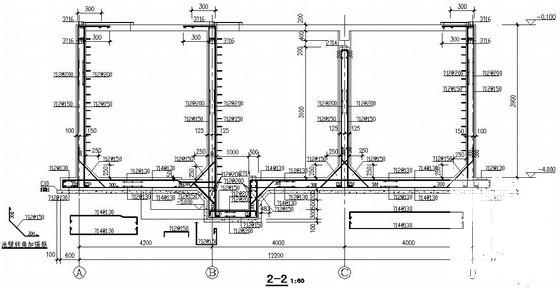

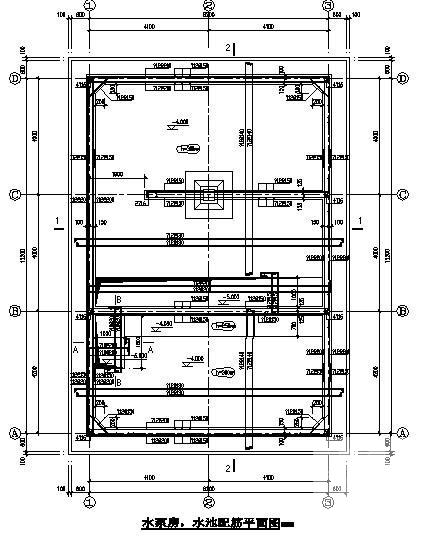

该资料包含:水泵房、水池配筋平面图、剖面、水泵房、水池顶结构 平面布置图 、水泵房、水池顶结构平面梁配筋图
共两张图纸。


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 钢筋混凝土水池施工 - 1
    钢筋混凝土水池施工 - 1
  • 钢筋混凝土水池施工 - 2
    钢筋混凝土水池施工 - 2
  • 钢筋混凝土水池施工 - 3
    钢筋混凝土水池施工 - 3
  • 钢筋混凝土水池施工 - 4
    钢筋混凝土水池施工 - 4
以上是部分截图,请下载附件后查看完整高清内容
