花园小区泵房、水池结构设计施工图纸

  • 建筑类别:工业建筑
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:砌体结构,钢筋混凝土结构
  • 钢筋混凝土结构:其他结构
  • 特种结构:水池,其他结构
  • 基础形式 :混凝土基础
  • 结构安全等级:二级
  • 抗震设防烈度:7度抗震
  • 参考图纸:3张
  • 设计年代:近代

附件详情

该资料包含:结构设计总说明、水池顶板配筋图、 楼梯配筋图、底板配筋图
共3张图纸。

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源

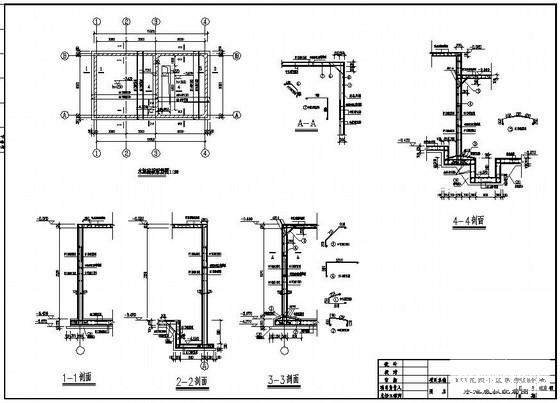

  • 水池结构施工图 - 1
    水池结构施工图 - 1

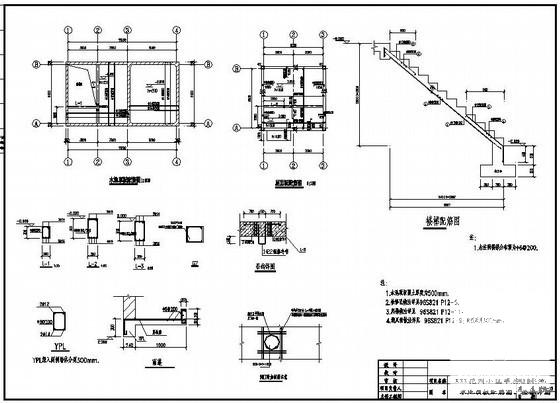

  • 水池结构施工图 - 2
    水池结构施工图 - 2

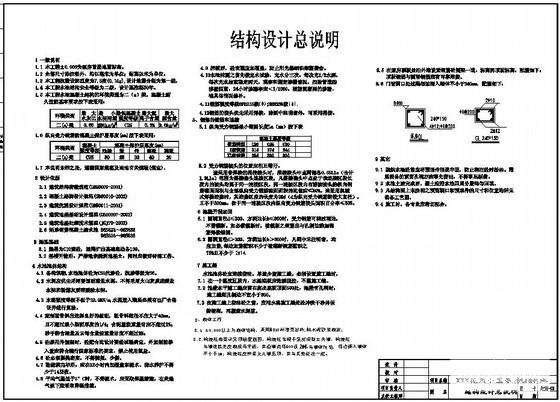

  • 水池结构施工图 - 3
    水池结构施工图 - 3
以上是部分截图,请下载附件后查看完整高清内容
