7层砌体结构砖混结构住宅楼结构设计施工图纸

  • 建筑类别:住宅
  • 建筑高度类型:多层建筑
  • 建筑地上层数:7层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:砌体结构
  • 基础形式 :条形基础
  • 结构安全等级:二级
  • 抗震设防烈度:6度抗震
  • 风压:0.40kN/平方米
  • 参考图纸:14张

附件详情

结构设计总说明、基础平面图及详图、结构平面图、屋顶结构平面图、楼梯钢筋图、(屋面楼梯间)板钢筋图共14张图纸。

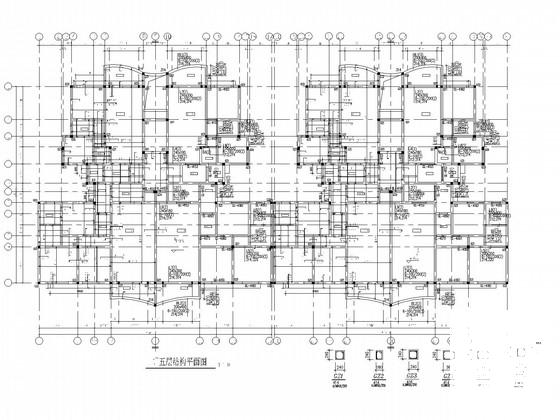

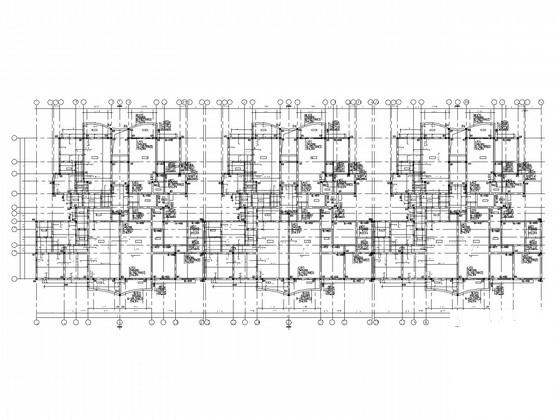

结构平面图

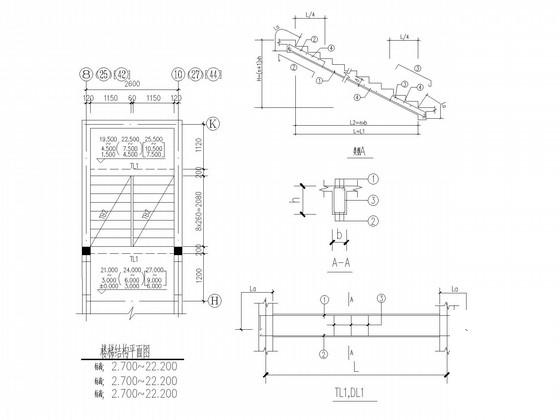

LT节点

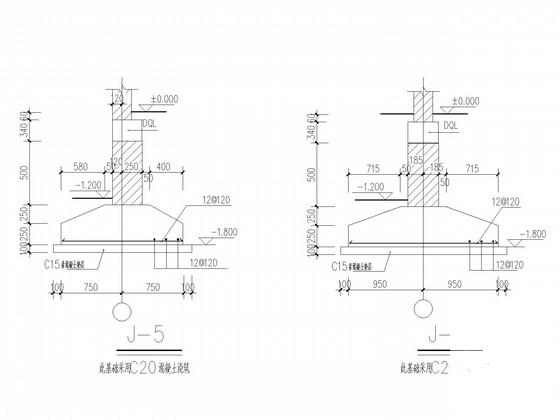

条形基础

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
