5层坡屋面砖混住宅楼结构施工图纸

  • 建筑类别:住宅
  • 建筑高度类型:多层建筑
  • 建筑地上层数:5层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:砌体结构
  • 基础形式 :条形基础,独立基础
  • 结构安全等级:二级
  • 抗震设防烈度:7度抗震
  • 风压:0.40kN/平方米
  • 雪压:0.40kN/平方米
  • 参考图纸:12张
  • 设计年代:近代

附件详情

某坡屋面砖混住宅结构图
该资料为:某坡屋面砖混住宅结构图
基本雪压0.40KN/平方米
基本风压0.40KN/平方米
抗震设防烈度:7度
该项目基础型式用柱下钢筋混凝土独立基础及墙下钢筋混凝土条形基础
设计合理使用年限:50年
该资料包含:
结构设计总说明、基础 平面布置图 、基础详图、各层结构平面图、各层梁配筋图、门窗过梁表、构造柱、圈梁、抗震墙配筋表、跃层结构平面图、坡屋面结构平面图、柱配筋表、柱平面位置图、楼梯配筋图共12张图纸。


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 坡屋面结构施工图 - 1
    坡屋面结构施工图 - 1

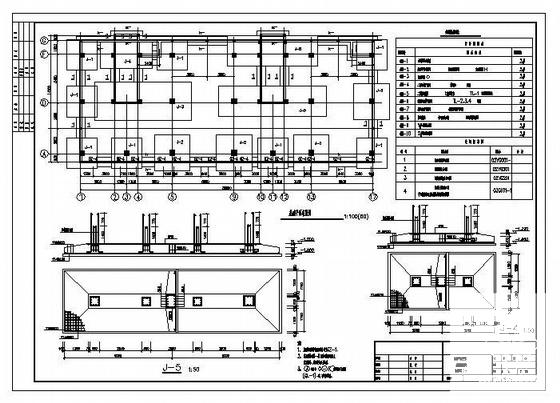

  • 坡屋面结构施工图 - 2
    坡屋面结构施工图 - 2

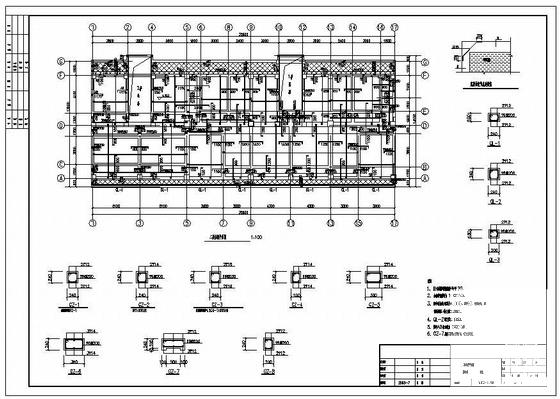

  • 坡屋面结构施工图 - 3
    坡屋面结构施工图 - 3
  • 坡屋面结构施工图 - 4
    坡屋面结构施工图 - 4
以上是部分截图,请下载附件后查看完整高清内容
