轻型钢结构屋盖结构施工图纸

  • 建筑类别:办公
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:25年
  • 建筑设计结构形式:钢结构
  • 钢结构:轻钢结构
  • 抗震设防烈度:6度抗震
  • 风压:0.30kN/平方米
  • 雪压:0.10kN/平方米
  • 参考图纸:10张
  • 设计年代:近代

附件详情

该项目为四川某景点的综合楼屋盖,建筑设计结构形式为轻型钢结构,屋面采用欧松板+沥青瓦,6度设防。
该资料包含:钢 结构设计说明 、结构预埋件布置图、钢柱 平面布置图 、钢梁布置图、钢柱布置图、屋面檩条布置图、钢架图等共10张图纸。

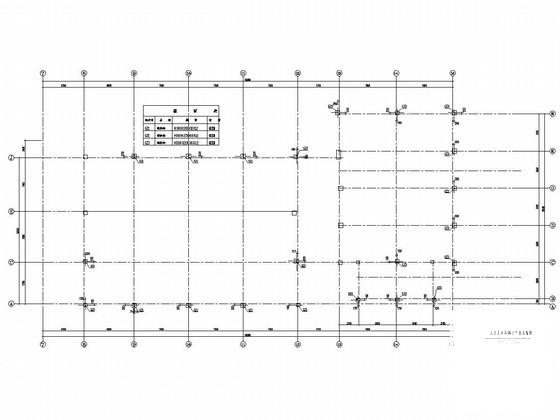

屋面层结构钢柱平面布置图

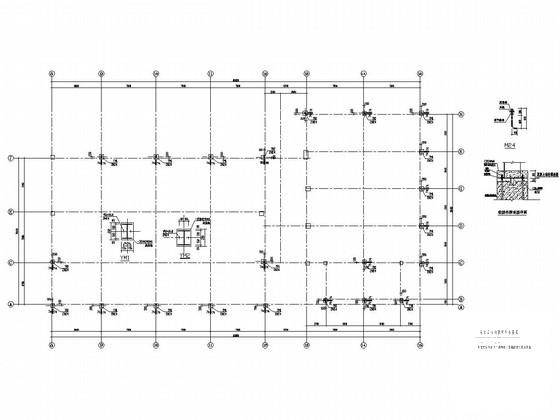

三层结构屋面预埋件布置图

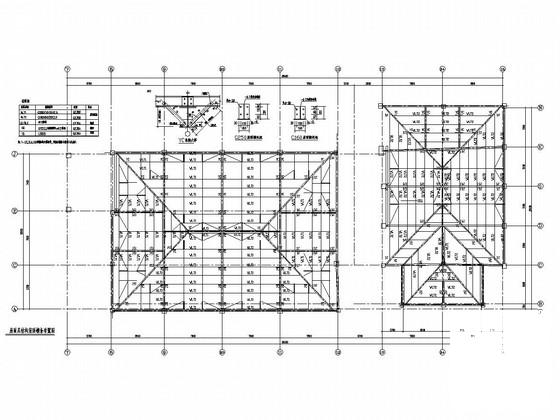

屋面层结构屋面檩条布置图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

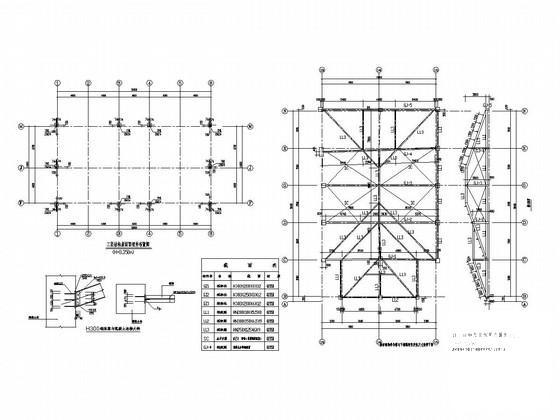

  • 轻型钢结构施工图纸 - 1
    轻型钢结构施工图纸 - 1
  • 轻型钢结构施工图纸 - 2
    轻型钢结构施工图纸 - 2
  • 轻型钢结构施工图纸 - 3
    轻型钢结构施工图纸 - 3
  • 轻型钢结构施工图纸 - 4
    轻型钢结构施工图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
