道路路基防护及排水工程施工方案

附件详情

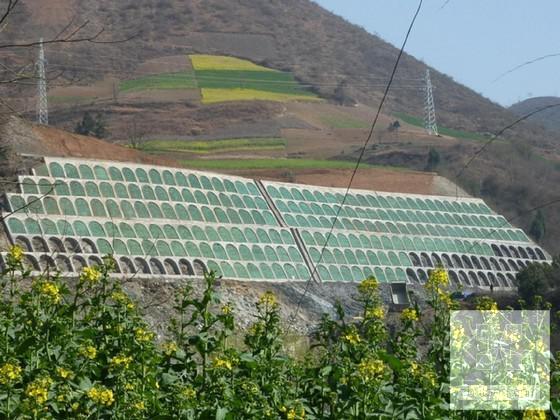

防护工程施工方案
主要技术标准
道路等级:城市主干路;
设计行车速度:40公里/小时;
行车道宽:3×3.5m;
路基宽度:40m;
平曲线最小半径:R=100;
最大纵坡:5.772%,最小纵坡2.5%;
……
护面墙施工方法
1、防护工程基坑开挖前应做好地面排水。土质基坑在开挖中和开挖后为防止受水浸泡,应提前……
2、石料的标号必须符合图纸及技术规范的规定,应选……
3、砂浆采用砂浆拌和机搅拌,配合比应通过……
4、护面墙墙身采用M7.5浆砌片块石砌筑,浆砌片块石严格按挤浆法施工……
……
排水工程施工方案
主要技术标准
道路等级:城市主干路;
设计车速:40公里/小时;
道路宽度:路线宽度40米;
……
路基排水设计概况及要求:
具体排水设施有:平台截水沟和急流槽。
……
路基截水沟一般要求如下:
1、施工临时性排水设施应与永久行排水设施相结合;
2、对土质挖方边坡路段设置挖方平台水沟,以拦截各级路堑边坡坡面水,并通过平台引水沟及平台间急流槽将水引出路基。平台水沟采用8cm厚的C20水泥混凝土现浇,断面为“U”形……
3、平台截水沟每隔50米设置一道急流槽,急流槽采用30cm厚的砖砌工程,沿水平方向每隔两米设一级防滑平台;断面为矩形,沟底宽0.4米,深0.4米。急流槽将平台截水沟中的水由……
……
施工放样
1)根据路基有关参数,用全站仪放出路基边沟和排水沟的位置中轴线,并测出相应标高;
2)在地面上标出里程桩号以及标高,并根据所测结果对施工人员进行交底;
3)用石灰或线绳拉出沟的相应轮廓线,示出相应的挖坑深度;
2、 沟槽开挖
1)沟槽开挖采用洋镐、铁锹及小型挖掘机开挖,三轮车运输,开挖至距设计尺寸10~15cm时用……
2)基础开挖完成后应就平面位置、开挖面高程、开挖尺寸、开挖坡度、开挖面平整度、基底承载力等项目自检……
……
截水沟
1、截水沟挖出的土,可在路堑与截水沟之间修成土台并进行夯实,台顶应筑成2%倾向截水沟的横坡。路基上方有弃土堆时,截水沟应……
……
急流槽
1、急流槽采用砖砌。
2、急流槽的纵坡应按图纸所示进行施工,同时应与天然地面坡度相配合。当急流槽较长时,槽底可用几个纵坡,一般是上段较陡,向下逐渐放缓。
3、当急流槽较长时,应分段砌筑,每段不宜超过10m,接头用防水材料填塞,密实无空隙。
……

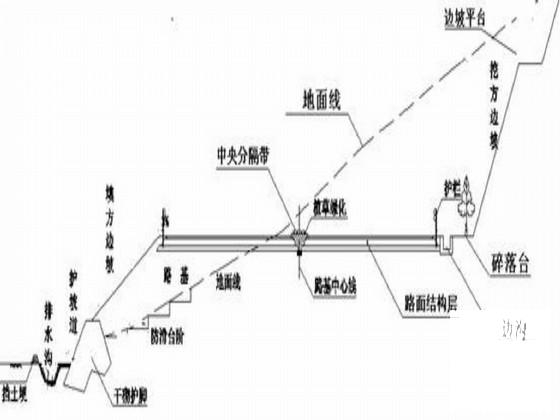

设计图

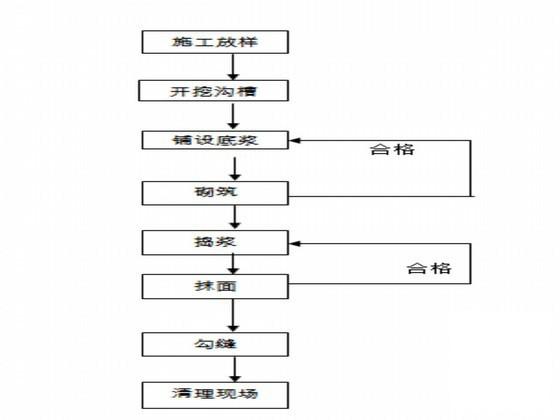

施工工艺框图
