大桥工程钻孔灌注桩基础专项施工方案

附件详情

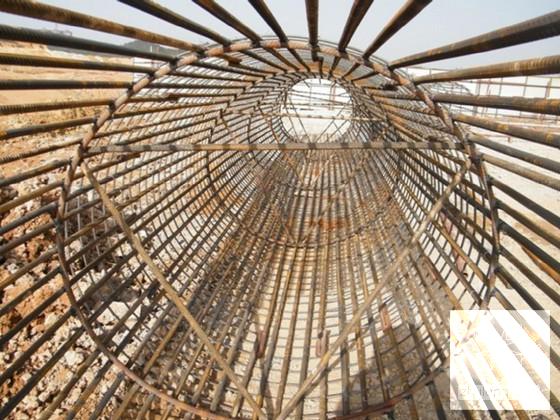

五、钻孔灌注桩主要施工方案
5.5、钻孔灌注桩施工步骤
根据本施工场地地层特点,持力层为中风化板岩,其裂隙较为发育,为了确保施工进度和质量,钻进采用冲击钻机成孔…………
冲击钻机成孔工艺如下:
①机具布置:机具布置随所用的钻机类型而异。冲击钻机一般都备有钻架。在埋好的护筒和备足护壁泥浆粘土后,将钻机就位,对准桩孔中心,拉好风缆绳,就可开始冲击钻进…………
用简易式冲击钻机时,须自制钻架,但高度不宜小于7m。钻架除应有足够的结构强度外,还应考虑承受反复冲击荷载的结构刚度。如不能满足上述要求时,应采用风缆或撑杆等措施加固…………
②开孔:开钻时应先在孔内灌注泥浆,泥浆相对密度等指标根据土层情况而定。如孔中有水,可直接投入粘土,用冲击锤以小冲程反复冲击造浆…………
开孔及整个钻进过程中,应始终保持孔内水位高出地下水位1.5m~2.0m,并低于护筒顶面0.3m,以防溢出,掏渣后应及时补水…………
护筒底脚以下2m~4m范围内,一般比较松散,应认真施工。一般细粒土层可采用浓泥浆、小冲程、高频率反复冲砸,使孔壁坚实不坍不漏…………
在砂及卵石夹土等松散层开孔或钻进时,可按1∶1投入粘土和小片石(粒径不大于15cm),用冲击锤以小冲程反复冲击,使泥膏、片石挤入孔壁。必要时须重复回填反复冲击2~3次…………
开孔或钻进遇有流砂现象时,宜加大粘土减少片石的比例,按上述方法进行处理,力求孔壁坚实…………
③正常钻进时,应注意以下事项:
a、冲程应根据土层情况分别规定:一般在通过坚硬密实卵石层或基岩漂石之类的土层中时宜采用高冲程(100cm),在通过松散砂、砾类土或卵石类土层中时宜采用中冲程(约75cm)。冲程过高,对孔底振动大,易引起坍孔。在通过高液限粘土、含砂低液限粘土时,宜采用中冲程。在易坍塌或流砂地段宜用小冲程,并应提高泥浆的粘度和相对密度…………
b、在通过漂石或岩层,如表面不平整,应先投入粘土、小片石,将表面垫平,再用十字形钻锤进行冲击钻进,防止发生斜孔、坍孔事故…………
c、要注意均匀地松放钢丝绳的长度。一般在松软土层每次可送绳5cm~8cm,在密实坚硬土层每次可送绳3cm~5cm。应注意防止送绳过少,形成“打空锤”,使钻机、钻架及钢丝绳受到过大的意外荷载,遭受损坏。松绳过多,则会减少冲程,降低钻进速度,严重时使钢丝绳纠缠发生事故…………
④用卷扬机简易钻机正常钻进时,除按正式钻机钻进的要求外,并应注意以下事项:
a、冲程大小和泥浆稠度应按通过的土层情况掌握。当通过砂、砂砾石或含砂量较大的卵石层时,宜采用1m~2m的中、小冲程,并加大泥浆稠度,反复冲击使孔壁坚实,防止坍孔…………
b、当通过含砂低液限粘土等粘质土层时,因土层本身可造浆,应降低输入的泥浆稠度,并采用1m~1.5m的小冲程,防止卡钻、埋钻…………
c、当通过坚硬密实卵石层及漂石、基岩之类土层时,可采用4m~5m的大冲程,使卵石、漂石或基岩破碎。泥浆性能要求见前述…………
d、在任何情况下,最大冲程不宜超过6m,防止卡钻、冲坏孔壁或使孔壁不圆…………
e、为正确提升钻锤的冲程,宜在钢丝绳上油漆长度标志…………
f、在掏渣后或因其他原因停钻后再次开钻时,应又低冲程逐渐加大到正常冲程以免卡钻…………
共44页

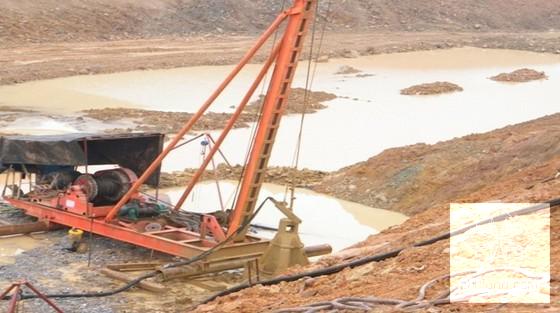

冲击钻施工图例

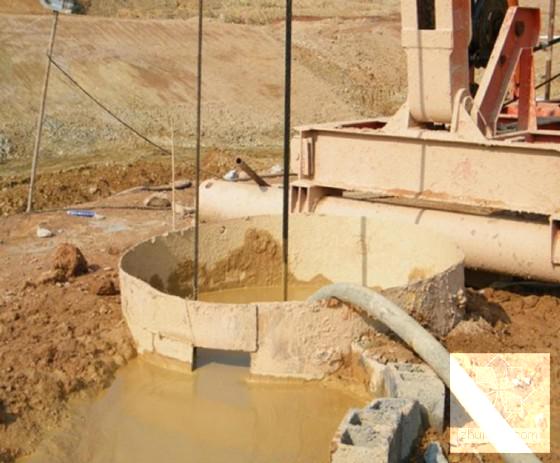

清孔图例

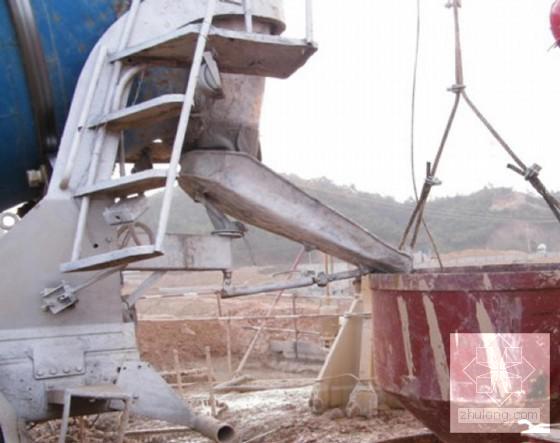

砼灌注图例
