高层办公楼钻孔灌注桩基础CAD施工图纸.dwg

附件详情

该项目28层商务办公楼,高层建筑结构形式为钢筋混凝土框支剪力墙结构,基础采用旋挖成孔灌注桩,6度设防。 该项目场地为土层分布为:自地面以下由人工填土、粘土、含粘性粗砂含卵石砾砂、全风化花岗岩、强风化花岗岩、中风化花岗岩等组成。
该项目采用端承桩,桩径为800mm、1000mm、1500mm、1600mm、1800mm、2200mm,桩端持力层为中风化岩,桩端应满足入岩深度进入中风化层H1应≥0.5m。
含设计说明,桩基 平面布置图 ,桩基及承台结构配筋图,3张,编制于近代年。

桩基础配筋

承台配筋

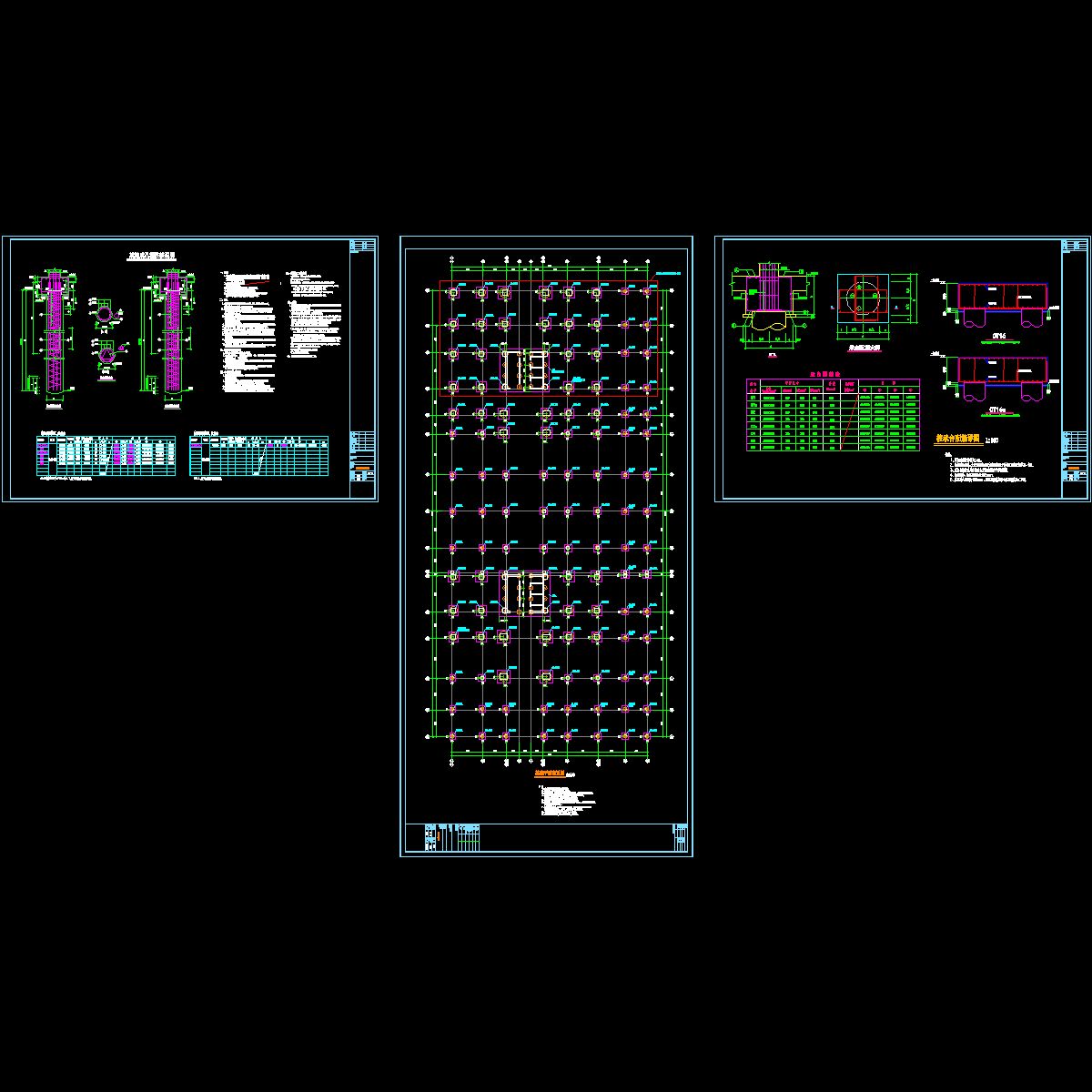

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源
  • 高层办公楼钻孔灌注桩基础CAD施工图纸.dwg - 1
    第 1 张图
以上是部分截图,请下载附件后查看完整高清内容
