项目概要：
1、创新东路在K0+652.086-K0+729.286段，道路跨越贵遵高速公路，贵遵路跨线桥为实现创新东路跨越贵遵路而设。相交处现状贵遵高速公路宽24.5m，远期改造为44m宽的城市快速路，改造后的贵遵路道路横断面为：7m（人行道）+15m（车行道）+3m（中分带）+12m（车行道）+7m（人行道）=44.0m。
2、贵遵路跨线桥桥梁起点桩号为K0+652.086，终点桩号为K0+729.286，桥梁全长77.2m。全桥共有两个桥墩，均采用三柱式桥墩，桥墩直径为1.6m，全桥共有两个桥台，1#桥台采用重力式U型桥台，桥台长450cm；4#桥台采用肋板式桥台，每个桥台共有三个肋板，肋板高10.0m，厚1.5m，肋板台身坡比为2:1。
3、由于第三跨22片15m空心板梁已经架设完毕，第二跨10片42米预制小箱梁、第一跨22片15m预制空心板梁使用架桥机架设。预制梁场设在创新东路K0+860-K1+240段路基上，共有42m小箱梁预制台座10个，每个台座预制1片小箱梁，无需周转，15米空心板梁预制台座13个，预制好的空心板梁存入存梁区。
......
NF200/50m架桥机简介：

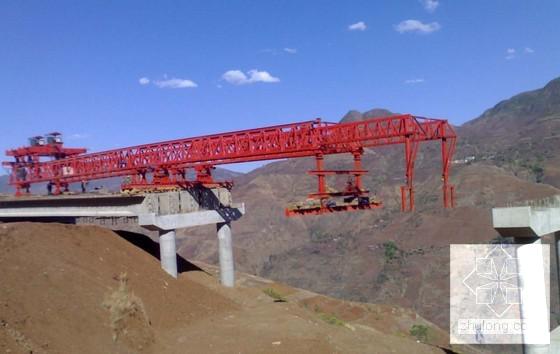

NF200/50m型架桥机主要由纵导梁、前辅助顶杆、前支腿、中支点装置、中辅助顶杆、后支点装置、横导梁台车、横导梁、吊梁行车、横移轨道、液压系统、电器控制系统、液压系统、及前、中支腿横移轨道等组成。
......
施工技术条件：
（1）落梁顺序应由外边梁→外次边梁→中梁进行架设，运梁应根据架梁顺序进行；
（2）梁体横移轨道应水平，轨道间距离应符合设计尺寸，误差不得大于15mm；
（3）横移挡块应在满足架设情况下设置，不得有太多余量；
（4）当架设第一片时，应注意梁体稳定可靠，对防护支撑要求较高，防护措施应安全可靠万无一失。
......
资料含：nf200t计算书、架桥机架梁工艺流程图、梁场布置图、架桥机驾预箱梁专项施工方案。
......
编于，共77页。

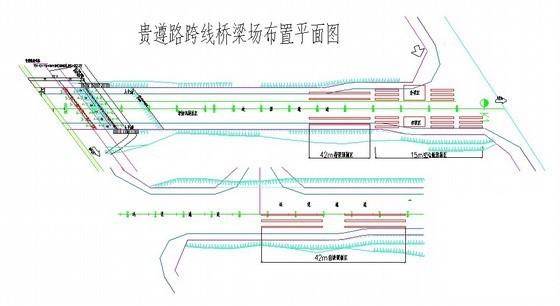

现场布置平面图

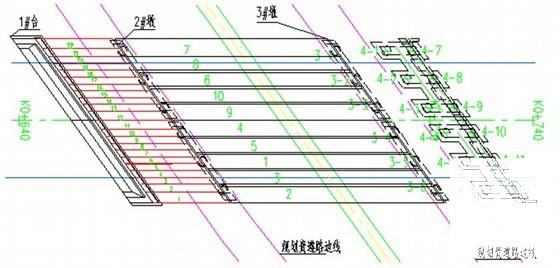

架梁顺序图

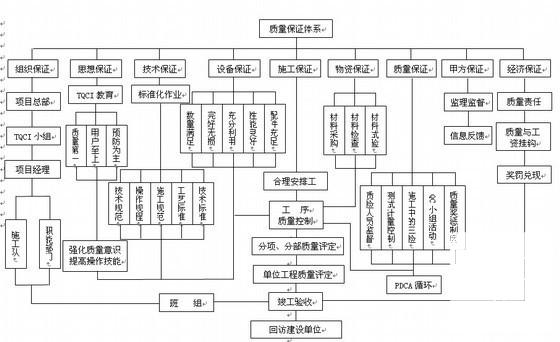

质量保证体系图

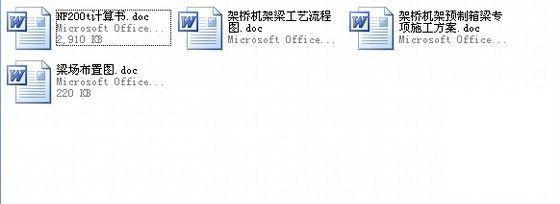

资料一览
