六、挖孔施工方案
1、方案概述

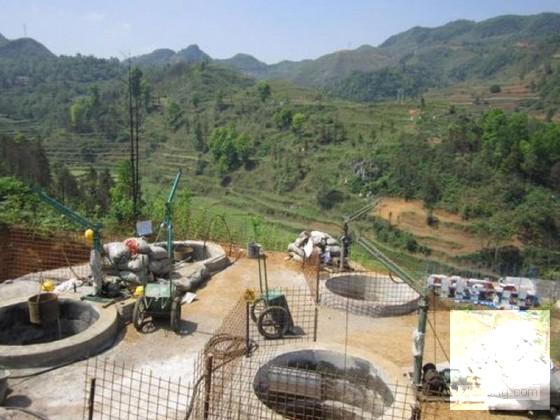

1.1、基础施工采用人工开挖并适当配以风镐或风钻（电钻）等挖孔设备，辅助适当的爆破开挖成孔，配以简单机具设备，灌注混凝土成桩。挖孔作业过程中，加强通风和安全措施…………
挖孔施工应在支护条件下进行，具体支护形式应视为土质和渗水情况而定。计划在施工中采用C30混凝土护壁进行防护，每挖进一米立模灌注护壁混凝土一次…………
挖孔灌注桩的优点是需要机具少，成孔后可直观检查孔内土质情况，保证桩的质量…………
1.2、成孔开挖以二人为一个小组（石方凿岩另增加人员）配合，每天进尺一米…………
1.3、开挖过程中，如果遇到地下水影响，可在桩孔内临时挖集水坑，用高扬程潜水泵，边抽水边开挖…………
1.4、开挖过程中遇到孤石或其它障碍物时，采用人工及空压机和风镐配合施工，较硬岩层需要爆破时采用浅层小药量爆破…………
1.5、成孔过程中，从桩孔内挖出的废土或石碴由专人负责及时运出场外…………
1.6、桩位、垂直度、直径校核：基桩轴线的控制点和水准点应设在不受施工影响的地方。开工前，经复核后应妥善保护，施工中应经常复测。第一节护壁成孔后，由现场技术人员在护壁周围用水泥钉定出桩位中心线，桩位轴线用正交的十字线控制，作为往下施工模板对中和桩位垂直度偏差控制的依据，直径检查用尺杆找圆周的办法进行…………
检查分 土方开挖 、支模后、混凝土护壁浇筑三次进行，必须每段检查，发现偏差，随时纠正，保证位置准确…………
2、挖孔桩施工的主要程序
挖孔灌注桩的主要程序：准备工作→测量放线（清表）→测量放线（桩基定位）→锁口→挖孔→孔壁支撑→清孔→终孔检查处理…………
